CHANGZHOU SMART AUTOMATION MOTOR MANUFACTURING CO.,LTD 86-519-86658618 leo.shen@smartautomation.com.cn
36JXL50K.38ZYN Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version

36JXL50K.38ZYN Двигатель планетных редукторов постоянного тока 12v 24v, с спиральными редукторами низкого шума

Продукция - Двигатель планетных механизмов постоянного тока
  • Выделить

    Мотор планетарных редукторов с низким уровнем шума

  • Гарантия
    3 года
  • Порт
    Шанхай
  • Текущий
    настраивается для различных мощностей
  • Скорость ((RPM)
    настраивается для различных мощностей
  • Постоянный ток ((А)
    на заказ
  • Использование
    Автомобиль, электрический велосипед, фан, бытовая техника, машина, робот
  • Тип
    Двигатель передач
  • Крутящий момент
    до 15 Нм
  • Строительство
    Постоянный магнит
  • Коммутация
    Без щетки
  • Защитите свойство
    Противокапельный
  • Эффективность
    IE 1
  • Место происхождения
    Changzhou Китай
  • Фирменное наименование
    SMART AUTOMATION
  • Сертификация
    CE
  • Номер модели
    36JXL50K.38ZYN
  • Количество мин заказа
    50
  • Цена
    To be negotiated
  • Упаковывая детали
    быть предметом переговоров
  • Время доставки
    быть предметом переговоров
  • Условия оплаты
    D/A, T/T, L/C, D/P
  • Поставка способности
    10000 штук в месяц

36JXL50K.38ZYN Двигатель планетных редукторов постоянного тока 12v 24v, с спиральными редукторами низкого шума

  • 36JXL50K.38ZYN Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version
Получить цену Контакт

КисточкаЭдМотор планетных механизмов постоянного тока36JXL50K.38ZYN Серия



ДвигательОбщийСпецификации:

Подшипник: высококачественный шаровой подшипник

Магнит: жесткий ферритный магнит, 2-полюсный

Класс защиты: IP50 (IP54)

Класс изоляции: класс F / Рабочая температура: -40°C~+140°C

Опция: настраиваемая установка и вал с напряжением



38ZYN Главный двигательТехническая спецификация:

Модель Единица 38ZYN01А. 38ZYN02А 38ZYN03А 38ZYN04А
Номинальное напряжение VDC 24 Вт (возможно для 12 Вт до 60 Вт)
Нет скорости нагрузки Обратные обороты 3950 3950 3950 3950
Номинальный момент mN.m 55 70 100 120
Номинальная скорость Обратные обороты 3300 3250 3200 3200
Номинальный ток А. 1.13 1.42 2.0 2.4
Выходная мощность W 19 23.8 33.5 40
Вес G 260 300 350 390
Длина двигателя Ммм. 60 70 80 90





36JXL50K Спецификации планетарной коробки передач:

КольцоМатериальная ПорошокМеталл
Подшипник вОвыпуск все подшипники
Макс. радиальнаяЛОоаааааааааааааааааа0мм отFдлинный) ≤100N
Макс. Макс.SГастА.цыализмЛоааа ≤50N
РадиальнаяПоткладыватьSнеделю (Nухо кFдлинный) ≤ 0.07мм
АксиальнаяПоткладыватьSГаст ≤ 0.3мм
Реакция наNo-груз) ≤20,5°
МаксШелкt ПРисFэтоFОрех ≤120N



УменьшениеRАтио Максимальная номинальная TОркиРазрешено МаксМОценочныйTОркиРазрешено Эффективность L ((mm) Масса ((g)
Отношения с другими людьми, 1/14 Отношения с людьми, 1/19 Убийство, 1/22 Продолжайте молиться, 1/27 1/35 20,0 Н.м. 6N.m. 81% 380,4±0.5 240
4/49 1/59 1/68 1/82 1/95 "Слушай, что я говорю!" 1/15 40,0 Н.м. 10N.m. 73% 450,7±0.5 280

1/181 1/218 1/253 1/305 1/354

1/426 1/495 1/596

 5.0N.m. 12N.m. 66% 53.0±0.5 330





36JXL50K.38ZYN01АПланетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 14 19 22 27 35 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Эффективность   81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 282.1 207.9 179.5 146.3 112.9 80.6 66.9 58.1 48.2 41.6 34.3 21.8 18.1 15.6 13.0 11.2 9.3 8.0 6.6
Номинальный момент Nm 0.6 0.8 1.0 1.2 1.6 2.0 2.4 2.7 3.3 3.8 4.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0
Номинальная скорость Обратные обороты 235.7 173.7 150.0 122.2 94.3 67.3 55.9 48.5 40.2 34.7 28.7 18.2 15.1 13.0 10.8 9.3 7.7 6.7 5.5





36JXL50K.38ZYN02А. Планетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 14 19 22 27 35 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Эффективность   81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 282.1 207.9 179.5 146.3 112.9 80.6 66.9 58.1 48.2 41.6 34.3 21.8 18.1 15.6 13.0 11.2 9.3 8.0 6.6
Номинальный момент Nm 0.8 1.1 1.2 1.5 2.0 2.5 3.0 3.5 4.0 4.0 4.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0
Номинальная скорость Обратные обороты 232.1 171.1 147.7 120.4 92.9 66.3 55.1 47.8 39.6 34.2 28.3 18.0 14.9 12.8 10.7 9.2 7.6 6.6 5.5





36JXL50K.38ZYN03А. Планетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 14 19 22 27 35 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Эффективность   81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 282.1 207.9 179.5 146.3 112.9 80.6 66.9 58.1 48.2 41.6 34.3 21.8 18.1 15.6 13.0 11.2 9.3 8.0 6.6
Номинальный момент Nm 1.1 1.5 1.8 2.0 2.0 3.6 4.0 4.0 4.0 4.0 4.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0
Номинальная скорость Обратные обороты 228.6 168.4 145.5 118.5 91.4 65.3 54.2 47.1 39.0 33.7 27.8 17.7 14.7 12.6 10.5 9.0 7.5 6.5 5.4





36JXL50K.38ZYN04АПланетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 14 19 22 27 35 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Эффективность   81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 282.1 207.9 179.5 146.3 112.9 80.6 66.9 58.1 48.2 41.6 34.3 21.8 18.1 15.6 13.0 11.2 9.3 8.0 6.6
Номинальный момент Nm 1.4 1.8 2.0 2.0 2.0 4.0 4.0 4.0 4.0 4.0 4.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0
Номинальная скорость Обратные обороты 228.6 168.4 145.5 118.5 91.4 65.3 54.2 47.1 39.0 33.7 27.8 17.7 14.7 12.6 10.5 9.0 7.5 6.5 5.4

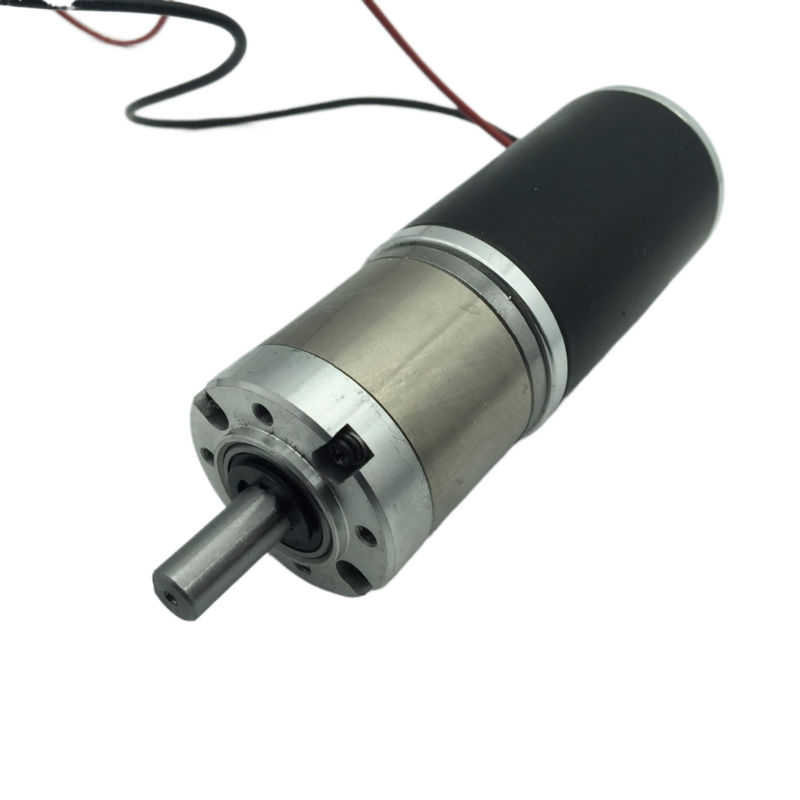

Моторные механизмыРисунок:



36JXL50K.38ZYN Двигатель планетных редукторов постоянного тока 12v 24v, с спиральными редукторами низкого шума 0







Бирки:

Двигатель постоянного тока с редукторной кистью

Планетарный трансмиссионный постоянный двигатель

электромотор с планетарной коробкой передач
