60JXE450K.76ZYT Big Torque Pmdc Brush Dc Motor Planetary Gear Motors 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm

60JXE450K.76ZYT Большой крутящий момент Pmdc Brush Dc Мотор Планетарные редукторы Моторы 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm

Продукция - Двигатель планетных механизмов постоянного тока
  • Выделить

    60JXE450K.63ZYT Планетарные механические двигатели

    ,

    60JXE450K.63ZYT pmdc мотор с щеткой

    ,

    Планетарные механические моторы 12 В 45 Нм

  • Гарантия
    3 года
  • Порт
    Шанхай
  • Скорость ((RPM)
    5 - 1000 оборотов в минуту
  • Постоянный ток ((А)
    на заказ
  • Использование
    ЛОДКА, Автомобиль, Вентилятор, Домашний прибор, Машина
  • Тип
    Двигатель передач
  • Крутящий момент
    1N.m~45N.m
  • Строительство
    Постоянный магнит
  • Коммутация
    Без щетки
  • Защитите свойство
    Противокапельный
  • Эффективность
    IE 1
  • Место происхождения
    Changzhou Китай
  • Фирменное наименование
    SMART AUTOMATION
  • Сертификация
    CE
  • Номер модели
    60JXE450K.76ZYT
  • Количество мин заказа
    50
  • Цена
    To be negotiated
  • Упаковывая детали
    Подлежит переговорам
  • Время доставки
    Подлежит переговорам
  • Условия оплаты
    D/A, T/T, L/C, D/P
  • Поставка способности
    10000 штук в месяц

60JXE450K.76ZYT Большой крутящий момент Pmdc Brush Dc Мотор Планетарные редукторы Моторы 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm

  • 60JXE450K.76ZYT Big Torque Pmdc Brush Dc Motor Planetary Gear Motors 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm
  • 60JXE450K.76ZYT Big Torque Pmdc Brush Dc Motor Planetary Gear Motors 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm
  • 60JXE450K.76ZYT Big Torque Pmdc Brush Dc Motor Planetary Gear Motors 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm
  • 60JXE450K.76ZYT Big Torque Pmdc Brush Dc Motor Planetary Gear Motors 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm
Получить цену Контакт

КисточкаЭдДисплейный планетарный двигатель 60JXE45Хорошо. Хорошо.76Серия ZYT



ДвигательОбщийСпецификации:

Подшипник: высококачественный шаровой подшипник

Магнит: жесткий ферритный магнит, 2-полюсный

Класс защиты: IP54

Класс изоляции: класс F / Рабочая температура: -40°C~+140°C

Сертификация: CE и ROHS



76ZYTГлавный двигательТехническая спецификация:

Модель Единица 76ZYT01A 76ZYT02А. 76ZYT03А. 76ZYT04А. 76ZYT05А. 76ZYT06А
Номинальное напряжение VDC 24 Вт (возможно для 12 Вт до 220 Вт)
Нет скорости нагрузки Обратные обороты 3900 3800 3800

3800

3800



 3800 3800
Номинальный момент N.m. 0.31 0.50 0.70

0.8

0.80



 0.90 1.0
Номинальная скорость Обратные обороты 3300 3200 3200 3200 3200 3200
РейтинговыйТекущий А. 6.0 9.0 12.5 15.0 16.5 18.0
Выходная мощность W 107 167 217 268 301 335
Вес В кг 1.5 2.0 2.5 2.85 3.0 3.15
Длина двигателя Ммм. 98 118 138 150 160 171



60JXE45Окей. Спецификации планетарной коробки передач:

КольцоМатериальная Металл
Подшипник вОвыпуск Кольцевые подшипники
Макс. радиальнаяЛ10 мм отFдлинный) ≤ 400 Н
Макс. Макс.SГастА.цыализмЛоааа ≤ 120 Н
РадиальнаяПоткладыватьSнеделю (Nухо кFдлинный) ≤ 0,08 мм
АксиальнаяПоткладыватьSГаст ≤ 0,4 мм
Реакция наNo-груз) ≤20,5°
МаксШелкt ПРисFэтоFОрех ≤ 300 Н



УменьшениеRАтио Максимальная номинальная TОркиРазрешено МаксМОценочныйTОркиРазрешено Эффективность L ((mm) Масса ((g)
1/3.6 1/4.25 1/5.33 4 Н.м 12 Н.м 90% 400,3±0.5 520
Продолжайте служить Иегове, 1/12 18 Н.м. 50N.m. 81% 530,8±0.5 710
1/52 1/61 1/72 1/96 1/121 36 Н.м. 100N.m. 73% 67.2±0.5 900

1/154 1/187 1/220 1/260 1/307

1/409 1/514 1/645 1/809

 45 Н.м. 110N.m. 66% 800,6±0.5 1100





60JXE45Окей..76ZYT01A Планетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Эффективность   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 1083.3 917.6 731.7 300.0 260.0 216.7 169.6 139.3 90.7 75.0 63.9 54.2 40.6 32.2 25.3 20.9 17.7 15.0 12.7 9.5 7.6 6.0 4.8
Номинальный момент Nm 1.0 1.2 1.5 3.3 3.8 4.5 5.8 7.0 9.7 11.8 13.8 16.3 21.7 27.4 31.5 38.3 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Номинальная скорость Обратные обороты 916.7 776.5 619.1 253.8 220.0 183.3 143.5 117.9 76.7 63.5 54.1 45.8 34.4 27.3 21.4 17.6 15.0 12.7 10.7 8.1 6.4 5.1 4.1



60JXE45Окей..76ZYT02А. Планетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Эффективность   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 1055.6 894.1 712.9 292.3 253.3 211.1 165.2 135.7 88.4 73.1 62.3 52.8 39.6 31.4 24.7 20.3 17.3 14.6 12.4 9.3 7.4 5.9 4.7
Номинальный момент Nm 1.6 1.9 2.4 5.3 6.1 7.3 9.3 11.3 15.7 19.0 22.3 26.3 35.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Номинальная скорость Обратные обороты 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0



60JXE45Окей..76ZYT03А. Планетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Эффективность   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 1055.6 894.1 712.9 292.3 253.3 211.1 165.2 135.7 88.4 73.1 62.3 52.8 39.6 31.4 24.7 20.3 17.3 14.6 12.4 9.3 7.4 5.9 4.7
Номинальный момент Nm 2.3 2.7 3.4 7.4 8.5 10.2 13.0 15.9 22.0 26.6 31.2 36.0 36.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Номинальная скорость Обратные обороты 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0



60JXE45Окей..76ZYT04А. Планетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Эффективность   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 1055.6 894.1 712.9 292.3 253.3 211.1 165.2 135.7 88.4 73.1 62.3 52.8 39.6 31.4 24.7 20.3 17.3 14.6 12.4 9.3 7.4 5.9 4.7
Номинальный момент Nm 2.6 3.1 3.8 8.4 9.7 11.7 14.9 18.0 25.1 30.4 35.6 36.0 36.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Номинальная скорость Обратные обороты 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0



60JXE45Окей..76ZYT05А. Планетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Эффективность   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 1055.6 894.1 712.9 292.3 253.3 211.1 165.2 135.7 88.4 73.1 62.3 52.8 39.6 31.4 24.7 20.3 17.3 14.6 12.4 9.3 7.4 5.9 4.7
Номинальный момент Nm 2.9 3.4 4.0 9.5 10.9 13.1 16.8 18.0 28.3 34.2 36.0 36.0 36.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Номинальная скорость Обратные обороты 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0



60JXE45Окей..76ZYT06А. Планетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Эффективность   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 1055.6 894.1 712.9 292.3 253.3 211.1 165.2 135.7 88.4 73.1 62.3 52.8 39.6 31.4 24.7 20.3 17.3 14.6 12.4 9.3 7.4 5.9 4.7
Номинальный момент Nm 3.2 3.8 4.0 10.5 12.2 14.6 18.0 18.0 31.4 36.0 36.0 36.0 36.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Номинальная скорость Обратные обороты 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0









Моторные механизмыРисунок:



60JXE450K.76ZYT Большой крутящий момент Pmdc Brush Dc Мотор Планетарные редукторы Моторы 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm 0

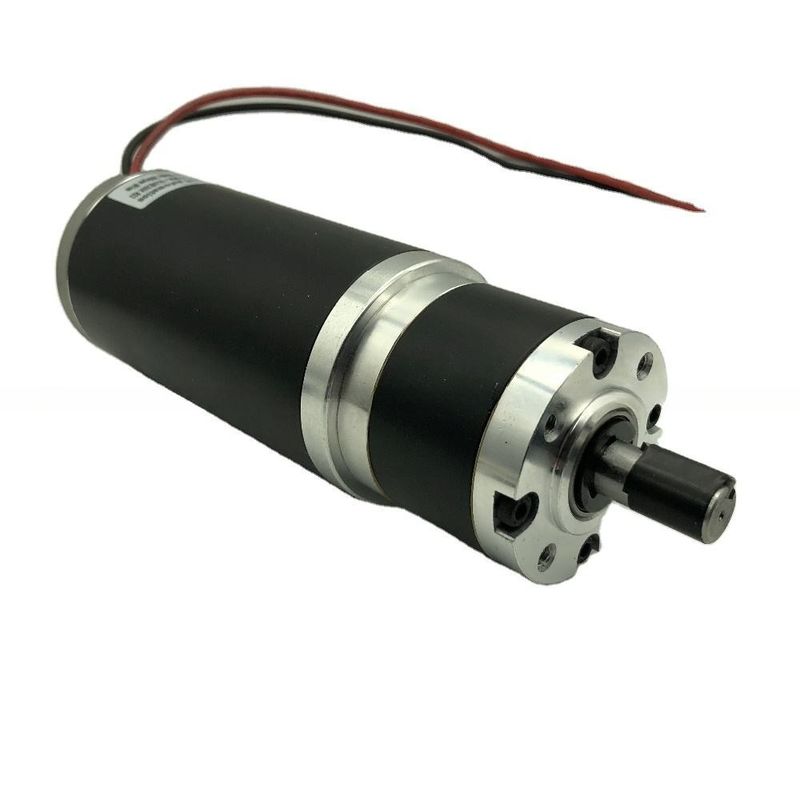

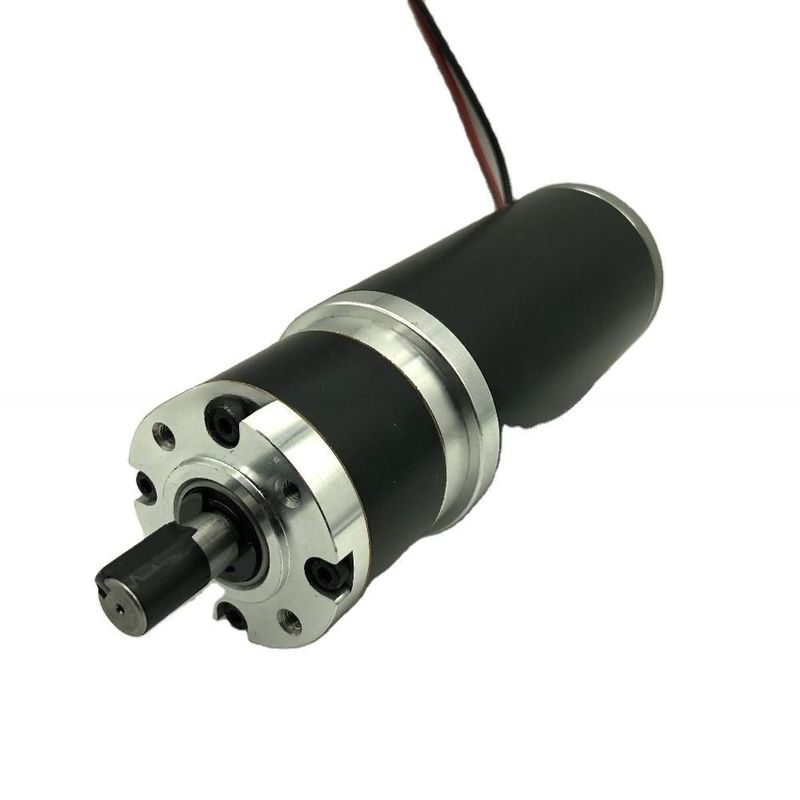

Картинка двигателя:

60JXE450K.63ZYT Big Torque Permanent Magnet Brush Dc Planetary Geared Motors 12v 24v 36v 48v upto 45Nm

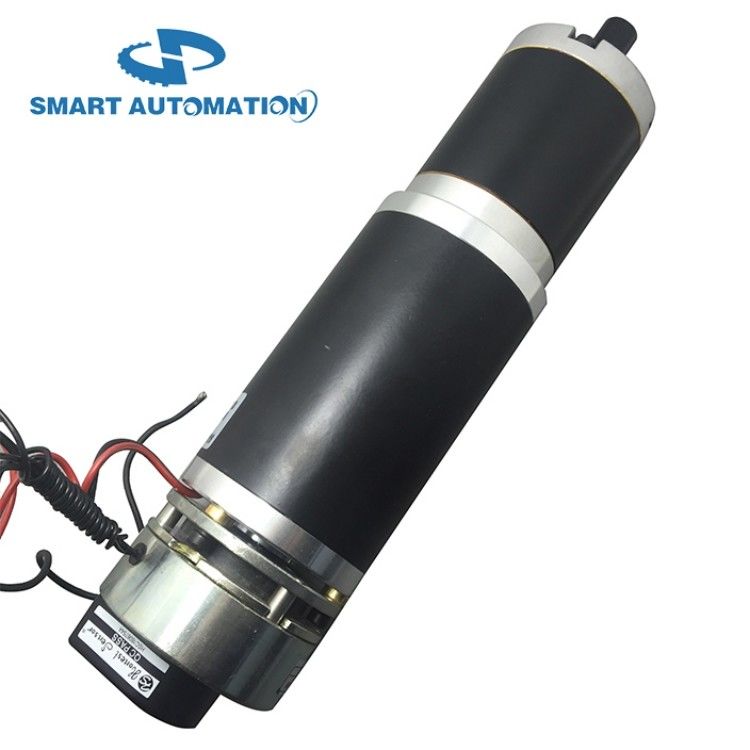

Опция торможения



60JXE450K.63ZYT Big Torque Permanent Magnet Brush Dc Planetary Geared Motors 12v 24v 36v 48v upto 45Nm

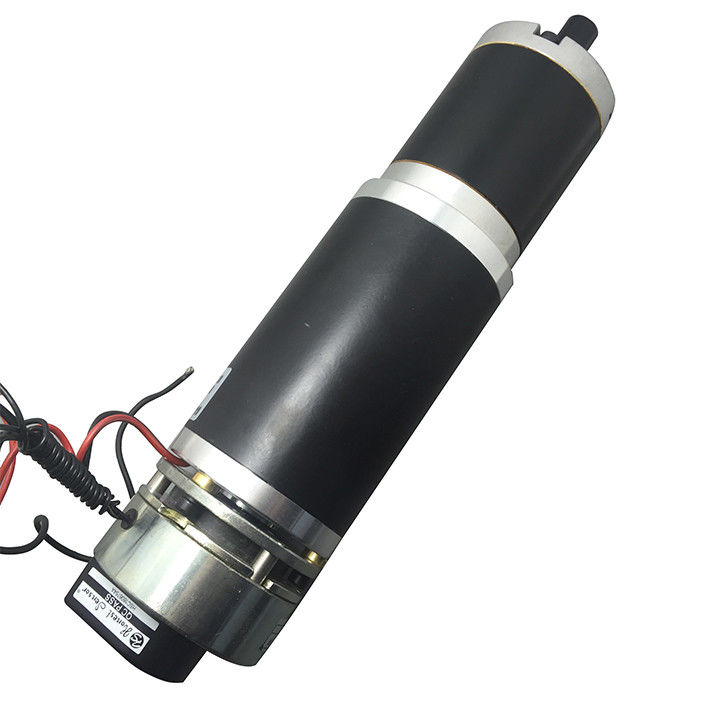

вариант кодера



60JXE450K.63ZYT Big Torque Permanent Magnet Brush Dc Planetary Geared Motors 12v 24v 36v 48v upto 45Nm
