42JXL100K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version

42JXL100K.42ZYT Двигатель планетных редукторов 12V 24V с спиральными редукторами

Продукция - Двигатель планетных механизмов постоянного тока
  • Выделить

    Планетарный двигатель 12V 24V

    ,

    Сверточные редукторы Планетарный редуктор

    ,

    Матовый планетарный мотор-редуктор постоянного тока

  • Гарантия
    3 года
  • Порт
    Шанхай
  • Текущий
    настраивается для различных мощностей
  • Скорость ((RPM)
    настраивается для различных мощностей
  • Постоянный ток ((А)
    на заказ
  • Использование
    Автомобиль, электрический велосипед, фан, бытовая техника, машина, робот
  • Тип
    Двигатель передач
  • Крутящий момент
    до 15 Нм
  • Строительство
    Постоянный магнит
  • Коммутация
    Без щетки
  • Защитите свойство
    Противокапельный
  • Эффективность
    IE 1
  • Место происхождения
    Changzhou Китай
  • Фирменное наименование
    SMART AUTOMATION
  • Сертификация
    CE
  • Номер модели
    42JXL100K.42ZYT
  • Количество мин заказа
    50
  • Цена
    To be negotiated
  • Упаковывая детали
    быть предметом переговоров
  • Время доставки
    быть предметом переговоров
  • Условия оплаты
    D/A, T/T, L/C, D/P
  • Поставка способности
    10000 штук в месяц

42JXL100K.42ZYT Двигатель планетных редукторов 12V 24V с спиральными редукторами

  • 42JXL100K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version
Получить цену Контакт

КисточкаЭдМотор планетных механизмов постоянного тока42JXL100K.42Серия ZYT



ДвигательОбщийСпецификации:

Подшипник: высококачественный шаровой подшипник

Магнит: жесткий ферритный магнит, 2-полюсный

Класс защиты: IP40

Класс изоляции: класс F / Рабочая температура: -40°C~+140°C

Сертификация: CE и ROHS



42ZYTГлавный двигательТехническая спецификация:

Модель Единица 42ZYT01A 42ZYT02А. 42ZYT03А. 42ZYT04А 42ZYT05А
Номинальное напряжение VDC 24 Вт (возможно для 12 Вт до 60 Вт)
Нет скорости нагрузки Обратные обороты 4200 4200 3800 4200 4200
Номинальный момент mN.m 38 43 57 70 105
Номинальная скорость Обратные обороты 3600 3600 3100 3600 3600
РейтинговыйТекущий А. 0.86 0.98 1.2 1.6 2.3
Выходная мощность W 14.5 16.2 18.50 26.5 40
Вес G 390 460 500 540 700
Длина двигателя Ммм. 70 80 85 90 115





42JXL100K Спецификации планетарной коробки передач:

КольцоМатериальная ПорошокМеталл
Подшипник вОвыпуск все подшипники
Макс. радиальнаяЛОоаааааааааааааааааа2мм отFдлинный) ≤200N
Макс. Макс.SГастА.цыализмЛоааа ≤100N
РадиальнаяПоткладыватьSнеделю (Nухо кFдлинный) ≤ 0.06мм
АксиальнаяПоткладыватьSГаст ≤ 0.3мм
Реакция наNo-груз) ≤20,5°
МаксШелкt ПРисFэтоFОрех ≤150N



УменьшениеRАтио Максимальная номинальная TОркиРазрешено МаксМОценочныйTОркиРазрешено Эффективность L ((mm) Масса ((g)
Отношения с другими людьми, 1/14 Отношения с людьми, 1/19 Продолжайте молиться, 1/27 40,0 Н.м. 12 Н.м 81% 42.1±0.5 314
4/49 1/59 1/68 1/82 1/95 "Слушай, что я говорю!" 1/15 80,0 Н.м. 25 Н.м 73% 52.5±0.5 433

1/181 1/218 1/253

1/305 1/354 1/426

1/495 1/596

 10 Нм 30 Н.м 66% 620,9±0.5 519



42JXL100K.42ZYT01A Планетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Эффективность   81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Номинальный момент Nm 0.4 0.6 0.8 1.4 1.6 1.9 2.3 2.6 3.2 4.5 5.5 6.3 7.6 8.9 10.0 10.0 10.0
Номинальная скорость Обратные обороты 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXL100K.42ZYT02А. Планетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Эффективность   81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Номинальный момент Nm 0.5 0.7 0.9 1.5 1.9 2.1 2.6 3.0 3.6 5.1 6.2 7.2 8.7 10.0 10.0 10.0 10.0
Номинальная скорость Обратные обороты 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXL100K.42ZYT03А. Планетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Эффективность   81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 271.4 200.0 140.7 77.6 64.4 55.9 46.3 40.0 33.0 21.0 17.4 15.0 12.5 10.7 8.9 7.7 6.4
Номинальный момент Nm 0.6 0.9 1.2 2.0 2.5 2.8 3.4 4.0 4.8 6.8 8.2 9.5 10.0 10.0 10.0 10.0 10.0
Номинальная скорость Обратные обороты 221.4 163.2 114.8 63.3 52.5 45.6 37.8 32.6 27.0 17.1 14.2 12.3 10.2 8.8 7.3 6.3 5.2



42JXL100K.42ZYT04А. Планетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Эффективность   81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Номинальный момент Nm 0.8 1.1 1.5 2.5 3.0 3.5 4.2 4.9 5.9 8.4 10.0 10.0 10.0 10.0 10.0 10.0 10.0
Номинальная скорость Обратные обороты 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXL100K.42ZYT05А. Планетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Эффективность   81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Номинальный момент Nm 1.2 1.6 2.3 3.8 4.5 5.2 6.3 7.3 8.8 10.0 10.0 10.0 10.0 10.0 10.0 10.0 10.0
Номинальная скорость Обратные обороты 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



Моторные механизмыРисунок:

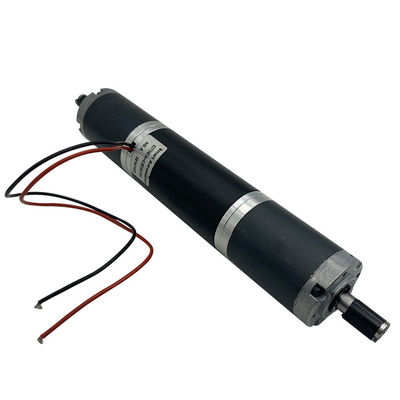

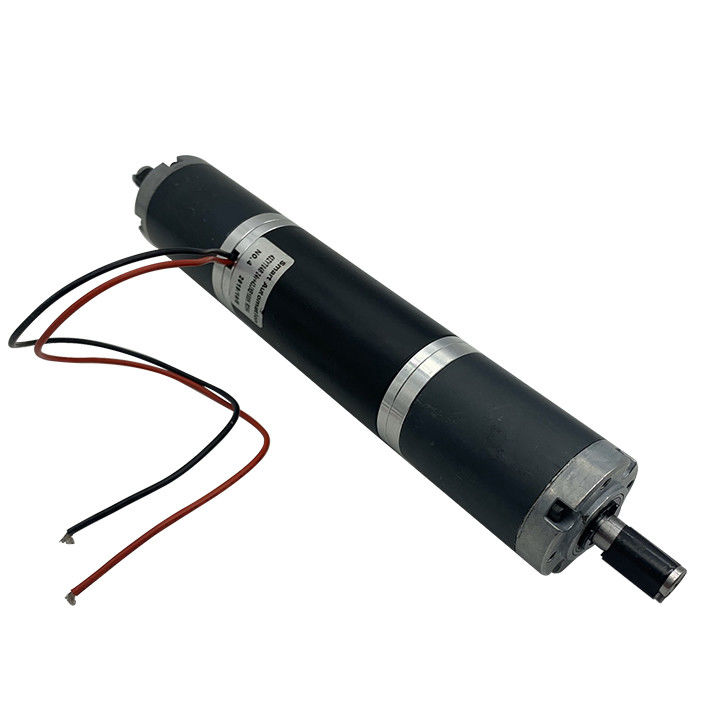

Фотография двигателя



42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version





Вариант: тормоз интегрирован

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version







Вариант: Интегрированный кодер

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version



Опция: двойные коробки передач

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version
