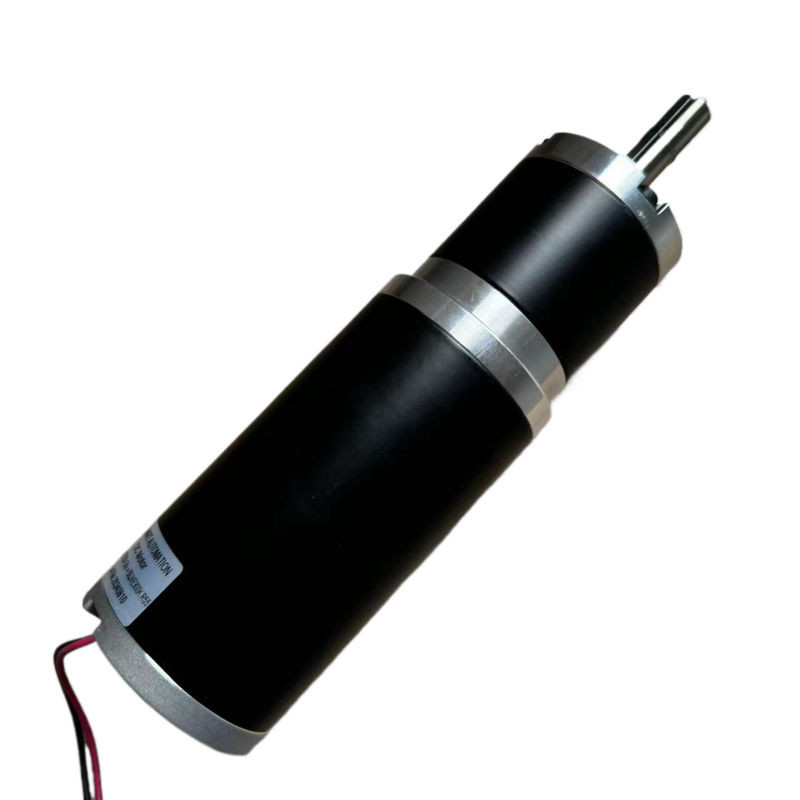

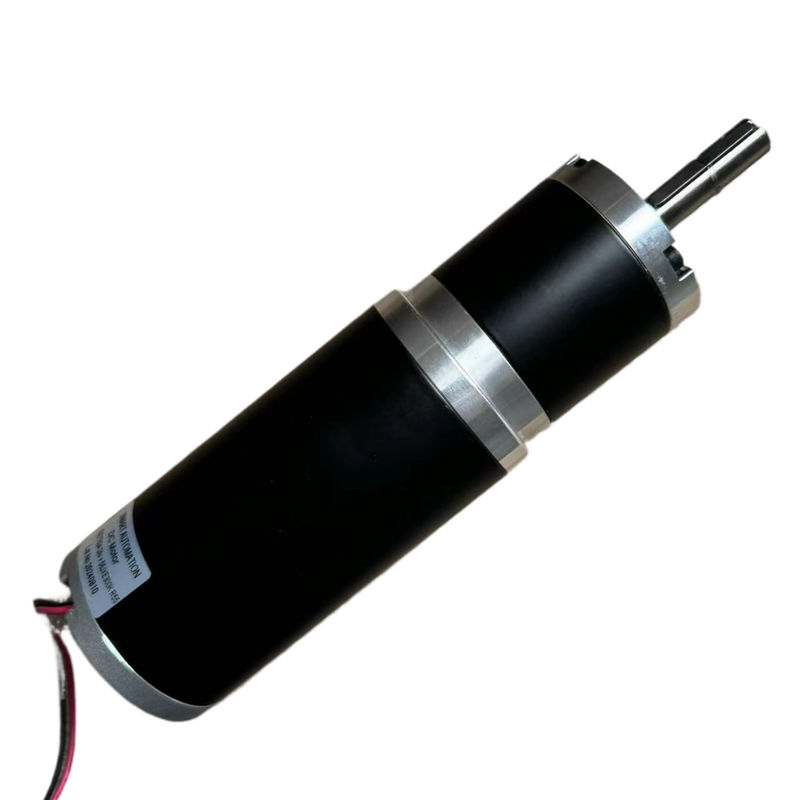

60JXE450K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm

60JXE450K.63ZYT Seires Высокий крутящий момент постоянного тока Планетарный механический двигатель 12vdc 24vdc 36vdc 48vdc с планетарным редуктором до 30 Нм

Продукция - Двигатель планетных механизмов постоянного тока
  • Выделить

    Планетарный двигатель 12VDC с постоянным током

    ,

    Планетарный двигатель 48VDC с постоянным током

    ,

    Планетарный двигатель с постоянным током 30 Нм

  • Гарантия
    3 года
  • Порт
    Шанхай
  • Текущий
    Индивидуальные
  • Скорость ((RPM)
    от 5 до 3000 оборотов в минуту
  • Постоянный ток ((А)
    на заказ
  • Использование
    БОТ, Автомобиль, Электровелосипед, ФАН, Домашняя техника, Косметический инструмент, машина, робот
  • Тип
    Двигатель передач
  • Крутящий момент
    до 30 Нм
  • Строительство
    Постоянный магнит
  • Коммутация
    Без щетки
  • Защитите свойство
    Противокапельный
  • Эффективность
    IE 1
  • Место происхождения
    Changzhou Китай
  • Фирменное наименование
    SMART AUTOMATION
  • Сертификация
    CE
  • Номер модели
    60jxe450k.63ZYT
  • Количество мин заказа
    50
  • Цена
    To be negotiated
  • Упаковывая детали
    Для переговоров
  • Время доставки
    Для переговоров
  • Условия оплаты
    D/A, T/T, L/C, D/P
  • Поставка способности
    10000 штук в месяц

60JXE450K.63ZYT Seires Высокий крутящий момент постоянного тока Планетарный механический двигатель 12vdc 24vdc 36vdc 48vdc с планетарным редуктором до 30 Нм

  • 60JXE450K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 60JXE450K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
Получить цену Контакт

КисточкаЭдДисплейный планетарный двигатель 60JXE45Серия 0K.63ZYT



ДвигательОбщийСпецификации:

Подшипник: высококачественный шаровой подшипник

Магнит: жесткий ферритный магнит, 2-полюсный

Класс защиты: IP50 (IP54)

Класс изоляции: класс F / Рабочая температура: -40°C~+140°C

认证:CE 和 ROHS Сертификации: CE и ROHS



63ZYTГлавный двигательТехническая спецификация:

Модель Единица 63ZYT01A 63ZYT01В. 63ZYT02А. 63ZYT03A 63ZYT03В. 63ZYT04А.
Номинальное напряжение VDC 24 Вт (возможно для 12 Вт до 220 Вт)
Нет скорости нагрузки Обратные обороты 3600 4700 3600 3600 4700 3600
Крутящий момент N.m. 0.15 0.20 0.31 0.40 0.40 0.50
Номинальная скорость Обратные обороты 3200 4000 3100 3000 4000 3000
РейтинговыйТекущий А. 2.8 5.5 5.8 7.0 10.5 9.0
Выходная мощность W 50 84 100 125 168 157
Вес В кг 1 1 1.2 1.35 1.35 1.5
Длина двигателя Ммм. 95 95 110 125 125 140



60JXE45Окей. Спецификации планетарной коробки передач:

КольцоМатериальная Металл
Подшипник вОвыпуск Кольцевые подшипники
Макс. радиальнаяЛ10 мм отFдлинный) ≤ 400 Н
Макс. Макс.SГастА.цыализмЛоааа ≤ 120 Н
РадиальнаяПоткладыватьSнеделю (Nухо кFдлинный) ≤ 0,08 мм
АксиальнаяПоткладыватьSГаст ≤ 0,4 мм
Реакция наNo-груз) ≤20,5°
МаксШелкt ПРисFэтоFОрех ≤ 300 Н
УменьшениеRАтио Максимальная номинальная TОркиРазрешено МаксМОценочныйTОркиРазрешено Эффективность L ((mm) Масса ((g)
1/3.6 1/4.25 1/5.33 4 Н.м 12 Н.м 90% 400,3±0.5 520
Продолжайте служить Иегове, 1/12 18 Н.м. 50N.m. 81% 530,8±0.5 710
1/52 1/61 1/72 1/96 1/121 36 Н.м. 100N.m. 73% 67.2±0.5 900

1/154 1/187 1/220 1/260 1/307

1/409 1/514 1/645 1/809

 45 Н.м. 110N.m. 66% 800,6±0.5 1100



60JXE45Окей..63ZYT01A Планетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Эффективность   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
Номинальный момент Nm 0.5 0.6 0.7 1.6 1.8 2.2 2.8 3.4 4.7 5.7 6.7 7.9 10.5 13.2 15.2 18.5 21.8 25.7 30.4 40.5 45.0 45.0 45.0
Номинальная скорость Обратные обороты 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0





60JXE45Окей..63ZYT01В.Планетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Эффективность   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 1305.6 1105.9 881.8 361.5 313.3 261.1 204.3 167.9 109.3 90.4 77.0 65.3 49.0 38.8 30.5 25.1 21.4 18.1 15.3 11.5 9.1 7.3 5.8
Номинальный момент Nm 0.6 0.8 1.0 2.1 2.4 2.9 3.7 4.5 6.3 7.6 8.9 10.5 14.0 17.7 20.3 24.7 29.0 34.3 40.5 45.0 45.0 45.0 45.0
Номинальная скорость Обратные обороты 1111.1 941.2 750.5 307.7 266.7 222.2 173.9 142.9 93.0 76.9 65.6 55.6 41.7 33.1 26.0 21.4 18.2 15.4 13.0 9.8 7.8 6.2 4.9





60JXE45Окей..63ZYT02А. Планетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Эффективность   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
Номинальный момент Nm 1.0 1.2 1.5 3.3 3.8 4.5 5.8 7.0 9.7 11.8 13.8 16.3 21.7 27.4 31.5 38.3 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Номинальная скорость Обратные обороты 861.1 729.4 581.6 238.5 206.7 172.2 134.8 110.7 72.1 59.6 50.8 43.1 32.3 25.6 20.1 16.6 14.1 11.9 10.1 7.6 6.0 4.8 3.8





60JXE45Окей..63ZYT03А. Планетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Эффективность   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
Номинальный момент Nm 1.3 1.5 1.9 4.2 4.9 5.8 7.5 9.1 12.6 15.2 17.8 21.0 28.0 35.3 40.7 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Номинальная скорость Обратные обороты 833.3 705.9 562.9 230.8 200.0 166.7 130.4 107.1 69.8 57.7 49.2 41.7 31.3 24.8 19.5 16.0 13.6 11.5 9.8 7.3 5.8 4.7 3.7





60JXE45Окей..63ZYT03BПланетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Эффективность   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 1305.6 1105.9 881.8 361.5 313.3 261.1 204.3 167.9 109.3 90.4 77.0 65.3 49.0 38.8 30.5 25.1 21.4 18.1 15.3 11.5 9.1 7.3 5.8
Номинальный момент Nm 1.3 1.5 1.9 4.2 4.9 5.8 7.5 9.1 12.6 15.2 17.8 21.0 28.0 35.3 40.7 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Номинальная скорость Обратные обороты 1111.1 941.2 750.5 307.7 266.7 222.2 173.9 142.9 93.0 76.9 65.6 55.6 41.7 33.1 26.0 21.4 18.2 15.4 13.0 9.8 7.8 6.2 4.9





60JXE45Окей..63ZYT04А. Планетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Эффективность   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
Номинальный момент Nm 1.6 1.9 2.4 5.3 6.1 7.3 9.3 11.3 15.7 19.0 22.3 26.3 35.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Номинальная скорость Обратные обороты 833.3 705.9 562.9 230.8 200.0 166.7 130.4 107.1 69.8 57.7 49.2 41.7 31.3 24.8 19.5 16.0 13.6 11.5 9.8 7.3 5.8 4.7 3.7





Моторные механизмыРисунок:



60JXE450K.63ZYT Seires Высокий крутящий момент постоянного тока Планетарный механический двигатель 12vdc 24vdc 36vdc 48vdc с планетарным редуктором до 30 Нм 0
