CHANGZHOU SMART AUTOMATION MOTOR MANUFACTURING CO.,LTD 86-519-86658618 leo.shen@smartautomation.com.cn
42JXL150K. 52ZYT SERIES High Power 24v 48v DC Motor High Torque Low Speed

42JXL150K. 52ZYT Серия Высокая мощность 24v 48v постоянный двигатель высокий крутящий момент низкая скорость

Продукция - Двигатель планетных механизмов постоянного тока
  • Выделить

    Мотор постоянного тока высокой мощности

    ,

    Мотор низкоскоростного постоянного тока

    ,

    высокий мотор dc вращающего момента

  • Гарантия
    3 года
  • Порт
    Шанхай
  • Скорость ((RPM)
    на заказ
  • Постоянный ток ((А)
    на заказ
  • Использование
    БОТ, Автомобиль, Электровелосипед, Вентилятор, Домашний прибор, Машина
  • Тип
    Двигатель передач
  • Крутящий момент
    на заказ
  • Строительство
    Постоянный магнит
  • Коммутация
    Без щетки
  • Защитите свойство
    Противокапельный
  • Эффективность
    IE 1
  • Место происхождения
    Changzhou Китай
  • Фирменное наименование
    SMART AUTOMATION
  • Сертификация
    CE
  • Номер модели
    42JXL150K. 52ZYT
  • Количество мин заказа
    50
  • Цена
    To be negotiated
  • Упаковывая детали
    Подлежит переговорам
  • Время доставки
    Подлежит переговорам
  • Условия оплаты
    D/A, T/T, L/C, D/P
  • Поставка способности
    10000 штук в месяц

42JXL150K. 52ZYT Серия Высокая мощность 24v 48v постоянный двигатель высокий крутящий момент низкая скорость

  • 42JXL150K. 52ZYT SERIES High Power 24v 48v DC Motor High Torque Low Speed
  • 42JXL150K. 52ZYT SERIES High Power 24v 48v DC Motor High Torque Low Speed
Получить цену Контакт

КисточкаЭдМотор планетных механизмов постоянного тока42JXL15Хорошо. Хорошо.52Серия ZYT



ДвигательОбщийСпецификации:

Подшипник: высококачественный шаровой подшипник

Магнит: жесткий ферритный магнит, 2-полюсный

Класс защиты: IP40

Класс изоляции: класс F / Рабочая температура: -40°C~+140°C

Сертификация: CE и ROHS



52ZYTГлавный двигательТехническая спецификация:

Модель Единица 52ZYT01А. 52ZYT02А 52ZYT03А 52ZYT04А
Номинальное напряжение VDC 24 Вт (возможно для 12 Вт до 60 Вт)
Нет скорости нагрузки Обратные обороты 4200 4200 4200 4200
Номинальный момент N.m. 0.11 0.20 0.27 0.35
Номинальная скорость Обратные обороты 3700 3500 3600 3600
Номинальный ток А. 2.5 4.2 5.8 7.4
Выходная мощность W 42.5 73 102 132
Вес В кг 0.85 1.0 1.15 1.30
Длина двигателя Ммм. 95 110 125 140



42JXL15Окей. Спецификации планетарной коробки передач:

КольцоМатериальная ПорошокМеталл
Подшипник вОвыпуск все подшипники
Макс. радиальнаяЛОоаааааааааааааааааа2мм отFдлинный) ≤200N
Макс. Макс.SГастА.цыализмЛоааа ≤100N
РадиальнаяПоткладыватьSнеделю (Nухо кFдлинный) ≤ 0.06мм
АксиальнаяПоткладыватьSГаст ≤ 0.3мм
Реакция наNo-груз) ≤20,5°
МаксШелкt ПРисFэтоFОрех ≤150N



42JXL150K. 52ZYT Серия Высокая мощность 24v 48v постоянный двигатель высокий крутящий момент низкая скорость 0

*Спекулярные редукторы низкий шум



УменьшениеRАтио Максимальная номинальная TОркиРазрешено МаксМОценочныйTОркиРазрешено Эффективность L ((mm) Масса ((g)
1/3,71 1/5.18 1.5 Н.м. 40,0 Н.м. 90% 31.5±0.5 244
"Слушай, что я говорю" 1/14 Продолжайте молиться, 1/27 40,0 Н.м. 12 Н.м 81% 42.1±0.5 314

1/49 1/59 1/68

1/82 1/95 "Слушай, что я говорю!" 1/15

 10 Нм 25 Н.м 73% 52.5±0.5 433

1/181 1/218 1/253

1/305 1/354 1/426

1/495 1/596

 15 Н.м 38 Н.м. 66% 620,9±0.5 519







42JXL15Окей..52ZYT01A Планетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Эффективность   90% 90% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 1132.1 810.8 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Номинальный момент Nm 0.4 0.5 1.2 1.7 2.4 3.9 4.7 5.5 6.6 7.6 9.2 13.1 15.0 15.0 15.0 15.0 15.0 15.0 15.0
Номинальная скорость Обратные обороты 997.3 714.3 264.3 194.7 137.0 75.5 62.7 54.4 45.1 38.9 32.2 20.4 17.0 14.6 12.1 10.5 8.7 7.5 6.2





42JXL15Окей..52ZYT02А. Планетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Эффективность   90% 90% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 1132.1 810.8 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Номинальный момент Nm 0.7 0.9 2.3 3.1 4.0 7.2 8.6 9.9 10.0 10.0 10.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0
Номинальная скорость Обратные обороты 943.4 675.7 250.0 184.2 129.6 71.4 59.3 51.5 42.7 36.8 30.4 19.3 16.1 13.8 11.5 9.9 8.2 7.1 5.9





42JXL15Окей..52ZYT03А. Планетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Эффективность   90% 90% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 1132.1 810.8 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Номинальный момент Nm 0.9 1.3 3.1 4.0 4.0 9.7 10.0 10.0 10.0 10.0 10.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0
Номинальная скорость Обратные обороты 970.4 695.0 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0





42JXL15Окей..52ZYT04А. Планетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Эффективность   90% 90% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 1132.1 810.8 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Номинальный момент Nm 1.3 1.5 4.0 4.0 4.0 10.0 10.0 10.0 10.0 10.0 10.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0
Номинальная скорость Обратные обороты 970.4 695.0 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0

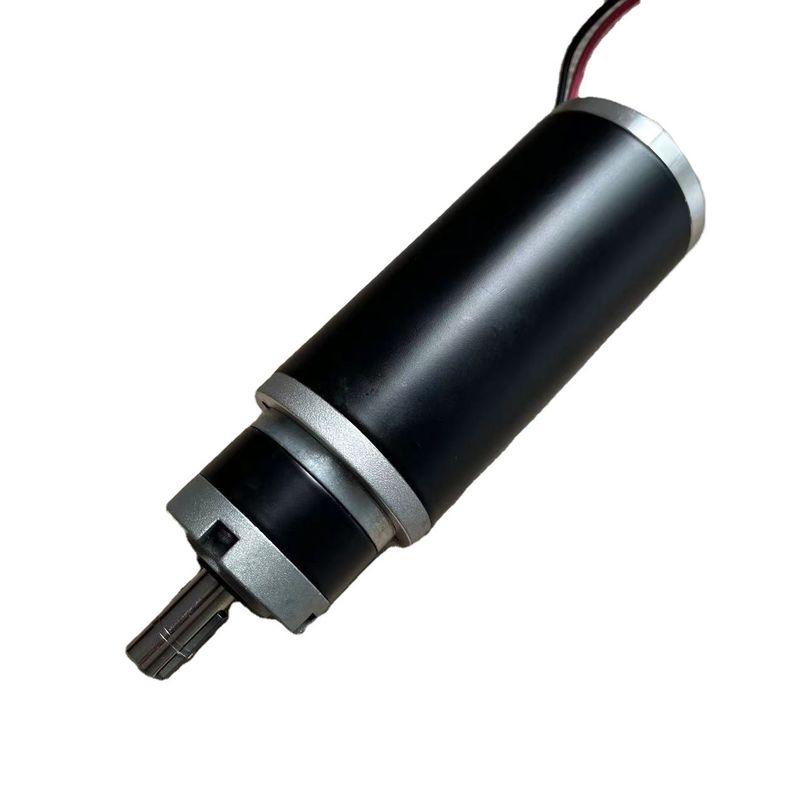

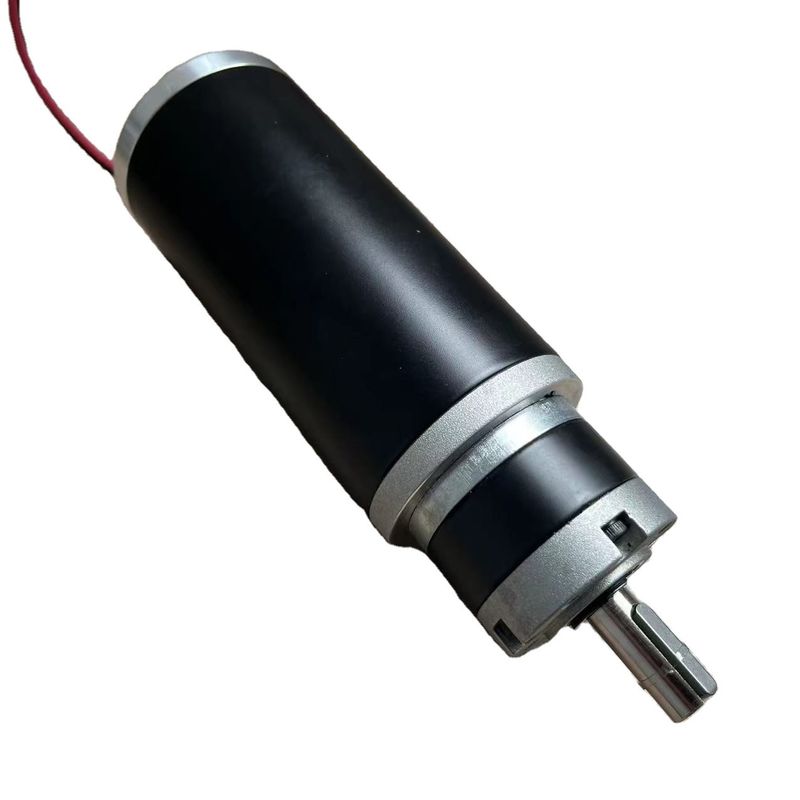

Моторные механизмыРисунок:


42JXL150K. 52ZYT Серия Высокая мощность 24v 48v постоянный двигатель высокий крутящий момент низкая скорость 1





Бирки:

Двигатель постоянного тока с редукторной кистью

Планетарный трансмиссионный постоянный двигатель

электромотор с планетарной коробкой передач
