63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm

63 мм 60JXE300K.63ZYT Seires высокомоторный постоянный планетарный двигатель 12vdc 24vdc 36vdc 48vdc с планетарным редуктором до 30 Нм

Продукция - Двигатель планетных механизмов постоянного тока
  • Выделить

    63 мм 24 вольт постоянного тока планетарный мотор с трансмиссией

    ,

    Планетарный двигатель постоянного тока с планетарным редуктором

    ,

    63 мм планетарный двигатель постоянного тока 45 Нм

  • Гарантия
    3 года
  • Порт
    Шанхай
  • Текущий
    Индивидуальные
  • Скорость ((RPM)
    от 5 до 3000 оборотов в минуту
  • Постоянный ток ((А)
    на заказ
  • Использование
    БОТ, Автомобиль, Электровелосипед, ФАН, Домашняя техника, Косметический инструмент, машина, робот
  • Тип
    Двигатель передач
  • Крутящий момент
    до 30 Нм
  • Строительство
    Постоянный магнит
  • Коммутация
    Без щетки
  • Защитите свойство
    Противокапельный
  • Эффективность
    IE 1
  • Место происхождения
    Changzhou Китай
  • Фирменное наименование
    SMART AUTOMATION
  • Сертификация
    CE
  • Номер модели
    60JXE300K.63ZYT
  • Количество мин заказа
    50
  • Цена
    To be negotiated
  • Упаковывая детали
    Подлежит переговорам
  • Время доставки
    Подлежит переговорам
  • Условия оплаты
    D/A, T/T, L/C, D/P
  • Поставка способности
    10000 штук в месяц

63 мм 60JXE300K.63ZYT Seires высокомоторный постоянный планетарный двигатель 12vdc 24vdc 36vdc 48vdc с планетарным редуктором до 30 Нм

  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
Получить цену Контакт

КисточкаЭдМотор планетных редукторов 60JXE300K.63ZYT серии



ДвигательОбщийСпецификации:

Подшипник: высококачественный шаровой подшипник

Магнит: жесткий ферритный магнит, 2-полюсный

Класс защиты: IP50 (IP54)

Класс изоляции: класс F / Рабочая температура: -40°C~+140°C

Сертификация: CE и ROHS



63ZYTГлавный двигательТехническая спецификация:

Модель Единица 63ZYT01A 63ZYT01В. 63ZYT02А. 63ZYT03A 63ZYT03В. 63ZYT04А.
Номинальное напряжение VDC 24 Вт (возможно для 12 Вт до 220 Вт)
Нет скорости нагрузки Обратные обороты 3600 4700 3600 3600 4700 3600
Номинальный момент N.m. 0.15 0.20 0.31 0.40 0.40 0.50
Номинальная скорость Обратные обороты 3200 4000 3100 3000 4000 3000
РейтинговыйТекущий А. 2.8 5.5 5.8 7.0 10.5 9.0
Выходная мощность W 50 84 100 125 168 157
Вес В кг 1 1 1.2 1.35 1.35 1.5
Длина двигателя Ммм. 95 95 110 125 125 140







60JXE300K Спецификации планетарной коробки передач:

КольцоМатериальная Металл
Подшипник вОвыпуск Кольцевые подшипники
Макс. радиальнаяЛ10 мм отFдлинный) ≤ 250 Н
Макс. Макс.SГастА.цыализмЛоааа ≤ 100 Н
РадиальнаяПоткладыватьSнеделю (Nухо кFдлинный) ≤ 0,08 мм
АксиальнаяПоткладыватьSГаст ≤ 0,4 мм
Реакция наNo-груз) ≤2,5°
МаксШелкt ПРисFэтоFОрех ≤ 300 Н
УменьшениеRАтио Максимальная номинальная TОркиРазрешено МаксМОценочныйTОркиРазрешено Эффективность L ((mm) Масса ((g)
1/3,6 1/4.3 3.0N.m 9.0N.m 90% 370,8±0.5 489
Продолжайте служить Иегове, 1/12 12.0N.m 36 Н.м. 81% 49.5±0.5 681
1/55 1/65 1/77 1/96 1/121 24.0N.m 72 Н.м. 73% 600,8±0.5 871
1/154 1/187 1/220 1/260 1/307 1/409 1/514 1/645 30 Н.м. 90 Н.м. 66% 710,9±0.5 1066









60JXE300K.63ZYT01A Планетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Эффективность   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 1000.0 837.2 276.9 240.0 200.0 156.5 76.6 65.5 55.4 46.8 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6
Номинальный момент Nm 0.5 0.6 1.6 1.8 2.2 2.8 5.1 6.0 7.1 8.4 10.5 13.2 15.2 18.5 21.8 25.7 30.0 30.0 30.0 30.0
Номинальная скорость Обратные обороты 888.9 744.2 246.2 213.3 177.8 139.1 68.1 58.2 49.2 41.6 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0



60JXE300K.63ZYT01В.Планетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Эффективность   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 1305.6 1093.0 361.5 313.3 261.1 204.3 100.0 85.5 72.3 61.0 49.0 38.8 30.5 25.1 21.4 18.1 15.3 11.5 9.1 7.3
Номинальный момент Nm 0.6 0.8 2.1 2.4 2.9 3.7 6.9 8.0 9.5 11.2 14.0 17.7 20.3 24.7 29.0 30.0 30.0 30.0 30.0 30.0
Номинальная скорость Обратные обороты 1111.1 930.2 307.7 266.7 222.2 173.9 85.1 72.7 61.5 51.9 41.7 33.1 26.0 21.4 18.2 15.4 13.0 9.8 7.8 6.2



60JXE300K.63ZYT02А. Планетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Эффективность   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 1000.0 837.2 276.9 240.0 200.0 156.5 76.6 65.5 55.4 46.8 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6
Номинальный момент Nm 1.0 1.2 3.3 3.8 4.5 5.8 10.6 12.4 14.7 17.4 21.7 24.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0
Номинальная скорость Обратные обороты 861.1 720.9 238.5 206.7 172.2 134.8 66.0 56.4 47.7 40.3 32.3 25.6 20.1 16.6 14.1 11.9 10.1 7.6 6.0 4.8



60JXE300K.63ZYT03А. Планетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Эффективность   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 1000.0 837.2 276.9 240.0 200.0 156.5 76.6 65.5 55.4 46.8 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6
Номинальный момент Nm 1.3 1.5 4.2 4.9 5.8 7.5 13.7 16.1 19.0 22.5 24.0 24.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0
Номинальная скорость Обратные обороты 833.3 697.7 230.8 200.0 166.7 130.4 63.8 54.5 46.2 39.0 31.3 24.8 19.5 16.0 13.6 11.5 9.8 7.3 5.8 4.7



60JXE300K.63ZYT03BПланетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Эффективность   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 1305.6 1093.0 361.5 313.3 261.1 204.3 100.0 85.5 72.3 61.0 49.0 38.8 30.5 25.1 21.4 18.1 15.3 11.5 9.1 7.3
Номинальный момент Nm 1.3 1.5 4.2 4.9 5.8 7.5 13.7 16.1 19.0 22.5 24.0 24.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0
Номинальная скорость Обратные обороты 1111.1 930.2 307.7 266.7 222.2 173.9 85.1 72.7 61.5 51.9 41.7 33.1 26.0 21.4 18.2 15.4 13.0 9.8 7.8 6.2



60JXE300K.63ZYT04А. Планетарное оборудованиеДвигательСпецификации:

Коэффициент уменьшения Единица 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Эффективность   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Нет скорости нагрузки Обратные обороты 1000.0 837.2 276.9 240.0 200.0 156.5 76.6 65.5 55.4 46.8 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6
Номинальный момент Nm 1.6 1.9 5.3 6.1 7.3 9.3 17.2 20.1 23.7 24.0 24.0 24.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0
Номинальная скорость Обратные обороты 833.3 697.7 230.8 200.0 166.7 130.4 63.8 54.5 46.2 39.0 31.3 24.8 19.5 16.0 13.6 11.5 9.8 7.3 5.8 4.7







Рисунок моторной передачи:



63 мм 60JXE300K.63ZYT Seires высокомоторный постоянный планетарный двигатель 12vdc 24vdc 36vdc 48vdc с планетарным редуктором до 30 Нм 0





* С коробкой передач с номинальным крутящим моментом 45 НМ

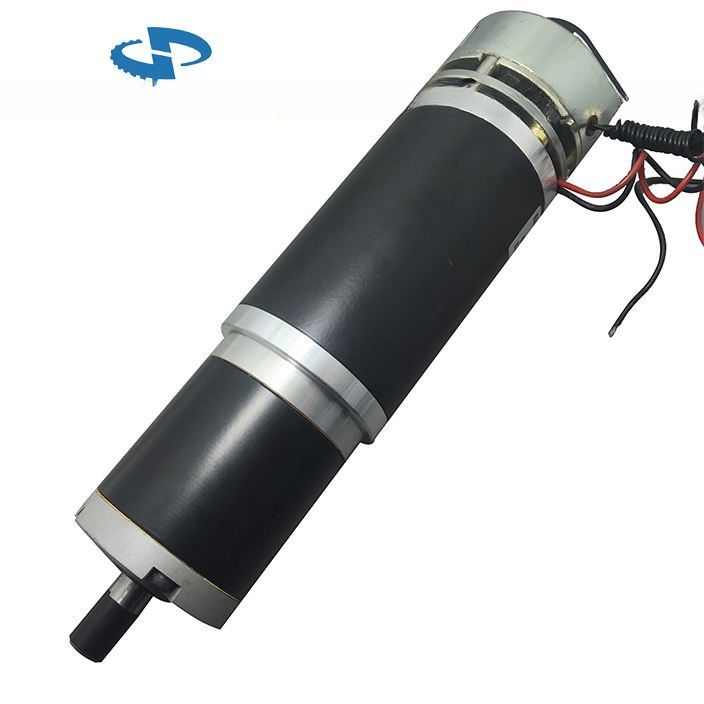

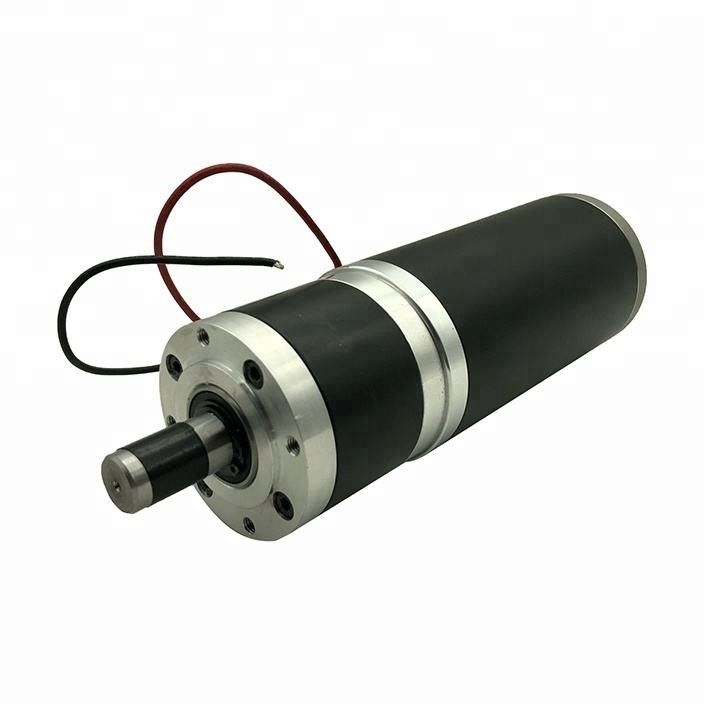

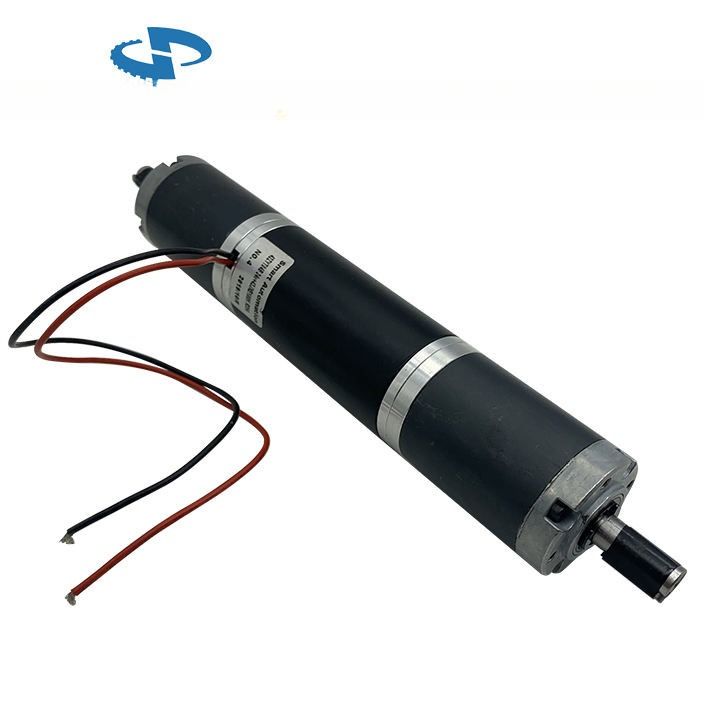

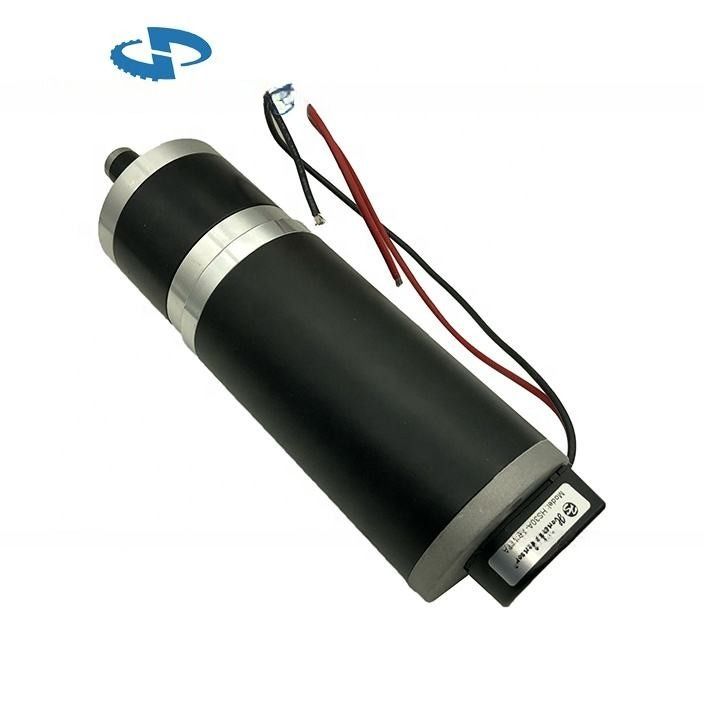

Автомобильные фотографии





63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w

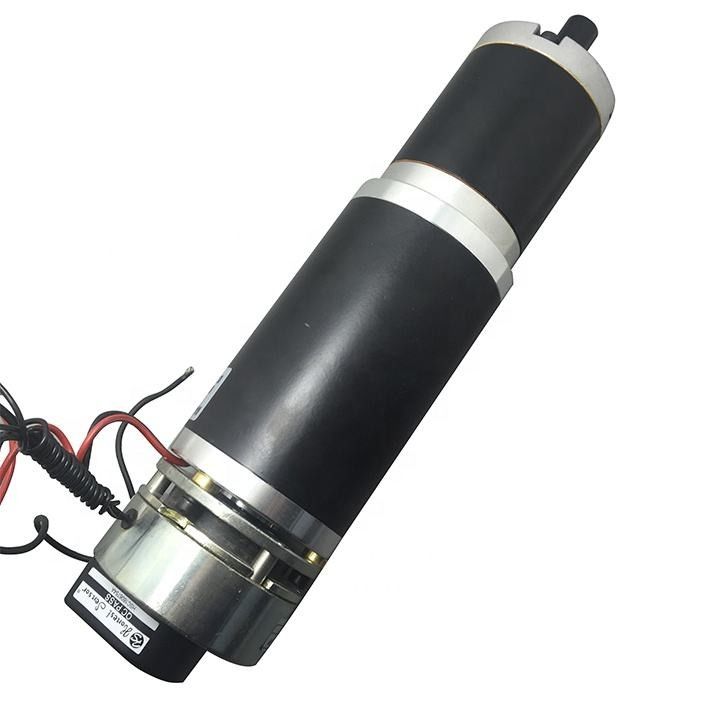

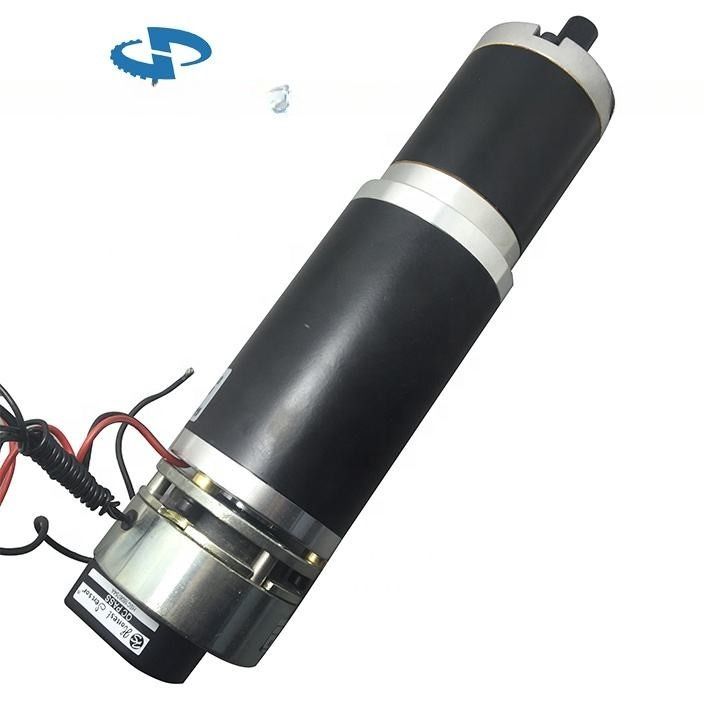

Варианты кодировщика и тормоза

63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w















63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w





























Еще: безручная версия





63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w















Основные применения двигателей постоянного тока

Промышленность Содержание Промышленность Содержание
Медицинское оборудование Ручные хирургические инструменты Аэрокосмическая промышленность Электрическая установка сиденья

Хирургический робот Летные регистраторы

Микроинъекционный насос; Перистальтический насос Автопилот

Диализатор Система кондиционирования

Автоматическая система дозирования Космический робот

Оборудование для лучевой терапии

Диагностическое оборудование и испытательные приборы
Робот Гуманоидный робот Автомобильная промышленность С регулируемыми амортизаторами

Сервисные роботы Система снижения выбросов

Учение роботов Электронное управление



Электронный тахометр


Промышленная автоматизация Система точного позиционирования Оборудование связи Система антенн

Система управления Копировщик / принтер / трактограф

система передачи Записыватель

Промышленные роботы Профессиональная камера
Электронное / полупроводниковое оборудование Быстрые кормильцы Инструментация Микроскоп

Устройство позиционирования SMT Система выравнивания лазером

Литография Точный измерительный прибор

Система обработки пластинок Метеорологический анализатор
Электрические инструменты Профессиональная батарея для электроинструментов Финансовые машины бизнеса Читатель

Электрическая отвертка Оборудование для обработки долларовых банкнот

Пистолеты Банкомат

Машины для обрезки Принтер билетов
Домашние / потребительские товары Модельные поезда



Технологии безопасности

 Система обнаружения движения

Игра Камеры наблюдения

Коляска для гольфа Система контроля доступа







Домашние роботы Автоматические двери
