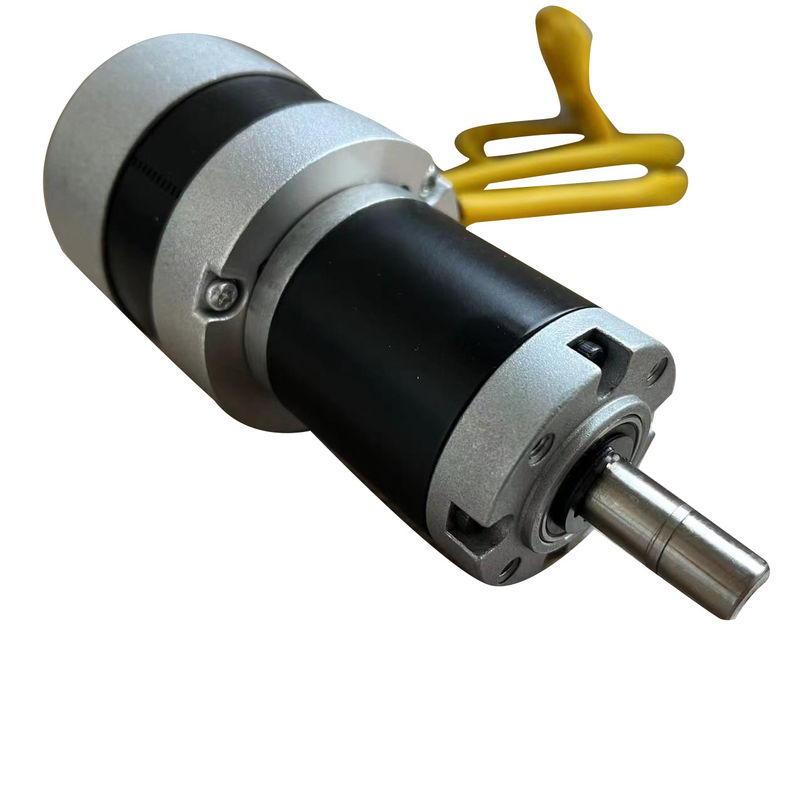

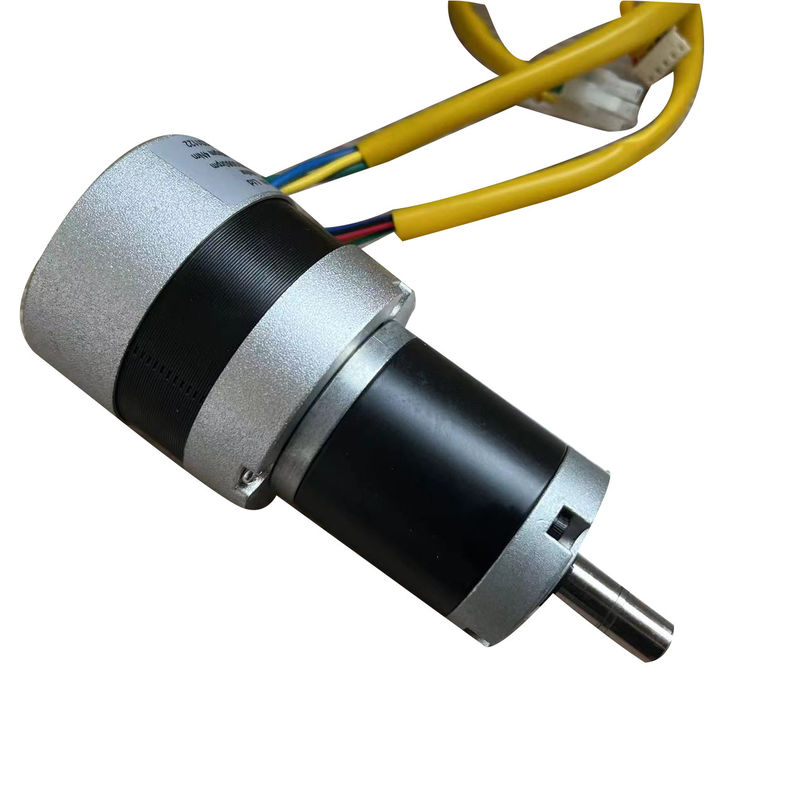

Low cost Long Life Time Brushless Dc Planetary Gear Motor BLDC Motor 12v 24v 36v 48v With Helical Gear High Torque

Низкая стоимость Долгое время службы Бесбрюшевый двигатель Dc Планетарный мотор 12v 24v 36v 48v с спиральным приводом высокого крутящего момента

Продукция - Бесчещевой постоянный планетный двигатель
  • Крутящий момент
    до 20 Нм
  • Сила
    10w 20w 50w 100w 200w 300w
  • СТРЕД
    Настраиваемый
  • Напряжение
    12В, 24В, 36В, 48В, 230В
  • Место происхождения
    Китай
  • Фирменное наименование
    SMART AUTOMATION
  • Сертификация
    ROHS CE ISO9001
  • Номер модели
    42JXLG200K. 57HBL
  • Количество мин заказа
    100
  • Упаковывая детали
    Стандартная упаковка экспорта
  • Время доставки
    45 дней
  • Условия оплаты
    Western Union, T/T
  • Поставка способности
    100000 штук

Низкая стоимость Долгое время службы Бесбрюшевый двигатель Dc Планетарный мотор 12v 24v 36v 48v с спиральным приводом высокого крутящего момента

  • Low cost Long Life Time Brushless Dc Planetary Gear Motor BLDC Motor 12v 24v 36v 48v With Helical Gear High Torque
  • Low cost Long Life Time Brushless Dc Planetary Gear Motor BLDC Motor 12v 24v 36v 48v With Helical Gear High Torque
  • Low cost Long Life Time Brushless Dc Planetary Gear Motor BLDC Motor 12v 24v 36v 48v With Helical Gear High Torque
Получить цену Контакт



42JXLG200K. 57HBL Серия Бесбросовый ДЦ Планетарный мотор



Техническая спецификация двигателя

Модель 57HBL01A 57HBL02A 57HBL03A 57HBL04A
Количество фаз 3
Количество столбов 4 (; вариант для 8)
Напряжение V 24v ((возможность для 12v до 230vdc)
Без скорости нагрузки обороты в минуту 5200 5200 5300 5400
Номинальный момент Nm 0.14 0.28 0.43 0.49
Номинальная скорость обороты в минуту 4000 4000 4000 4000
Номинальный ток А. 3.5 6.8 10.5 11.9
Номинальная мощность W 58.64 117.28 180.10 205.24
Вес В кг 0.5 0.8 1.1 1.5
Длина мм 55 75 95 115



Спецификация планетарной коробки передачМодель коробки передач42JXLG200K

Особенности: Низкий уровень шума, длительный срок службы коробки передач, спиральная коробка передач первой ступени, сегментированная конструкция, планетарная коробка передач плюс подшипник иглы, большой выход крутящего момента, в модели используются кодовые номера L и G.



Низкая стоимость Долгое время службы Бесбрюшевый двигатель Dc Планетарный мотор 12v 24v 36v 48v с спиральным приводом высокого крутящего момента 0



Коэффициент уменьшения Точное соотношение уменьшения

Номинальная допустимость

момент вращения

Максимальная скорость

толерантное крутящее время

 Эффективность L (мм) Масса ((g)
1/3,71 1/5.18 1/3,71 1/5.18 2.0 Н.м. Макс. 50,0 Н.м. 90 % 34.2±0.5 265

"Слушай, что я говорю" 1/14

Продолжайте молиться

1/13.76 1/19.22

1/22,21 1/26.83

 8.0 Н.м. Макс. 20 Н.м 81 % 490,6±0.5 380

1/59 1/59 1/68

1/82 1/95 1/115

1/58.83 1/58.86 1/68.28

1/82.30 1/95.47 1/115.08

 Максимально 16 н.м. 40 Н.м 73 % 62.0±0.5 475

1/181 1/218 1/253

1/305 1/354 1/426

1/495 1/596

1/180.96 1/218.12 1/253.03

1/304.99 1/253.80 1/426.46

1 / 494.71 1 / 596.31

 Максимально 20 Н.м. 50 Н.м 66% 740,4±0.5 570



Размеры

Низкая стоимость Долгое время службы Бесбрюшевый двигатель Dc Планетарный мотор 12v 24v 36v 48v с спиральным приводом высокого крутящего момента 1



Диаграмма проводки

Низкая стоимость Долгое время службы Бесбрюшевый двигатель Dc Планетарный мотор 12v 24v 36v 48v с спиральным приводом высокого крутящего момента 2
