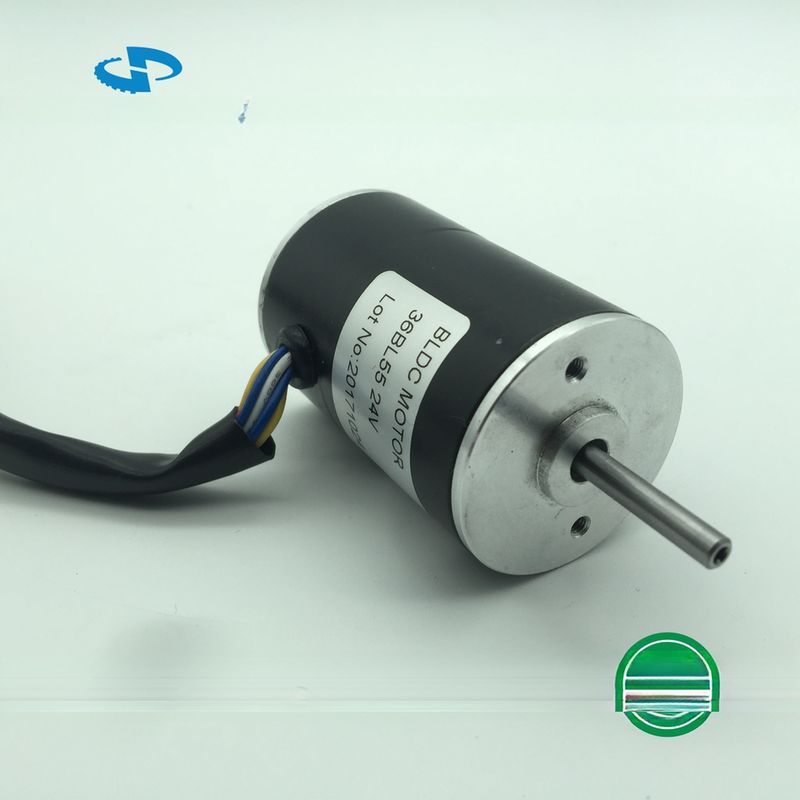

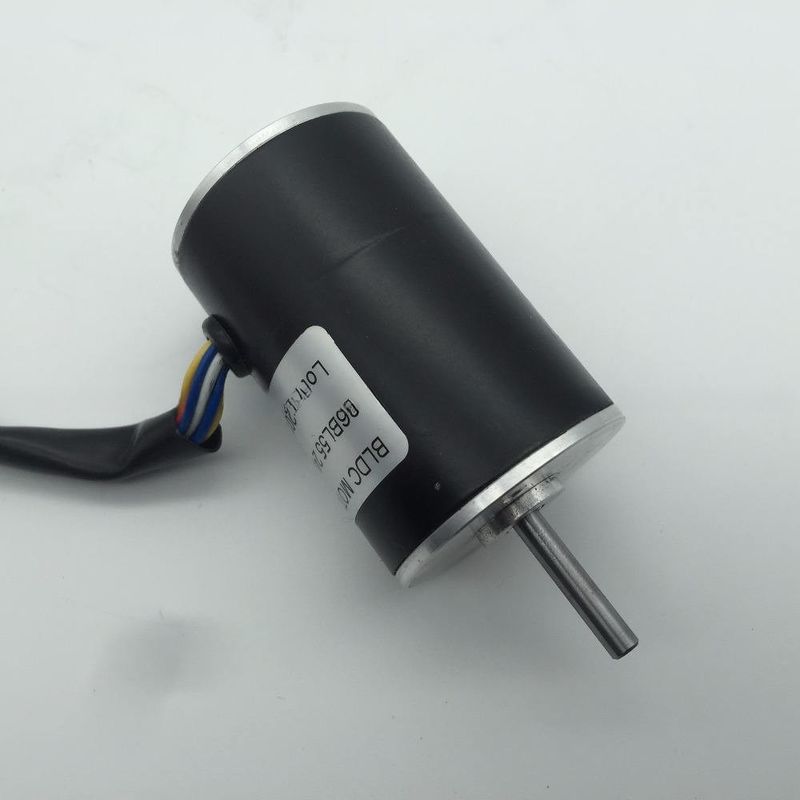

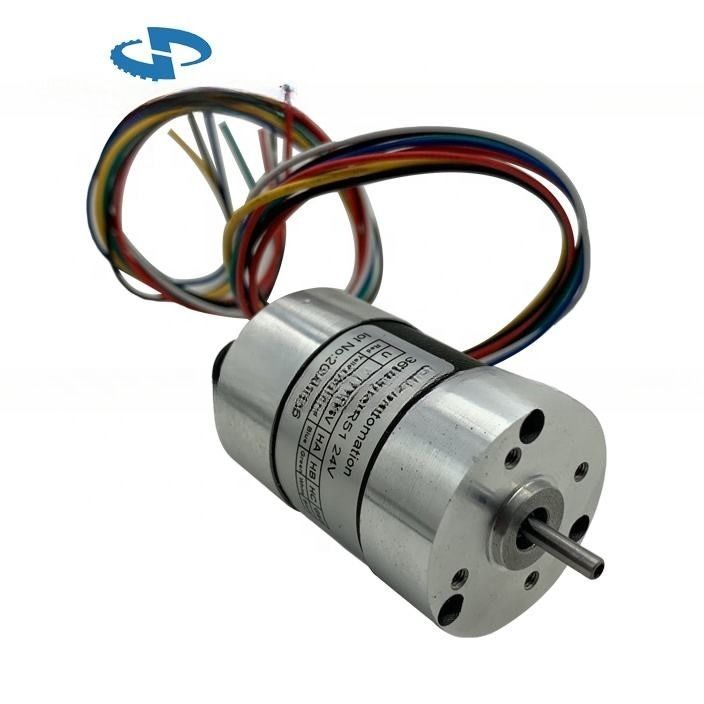

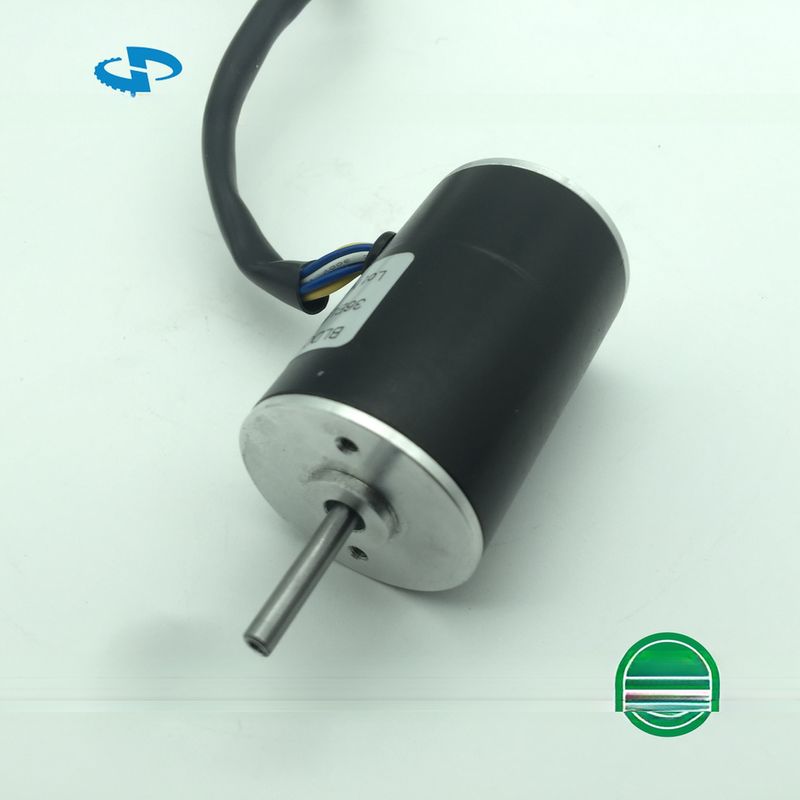

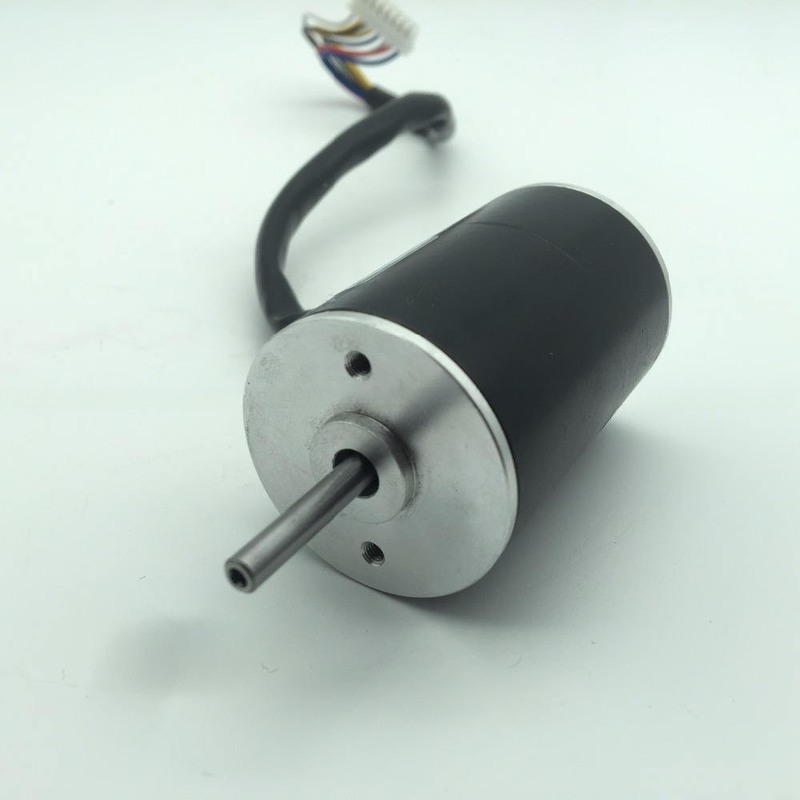

OD36mm 36BL Серия 12v 24v Высокоскоростной бесшовный постоянный ток Мотор 5000 вращений в минуту 6000 вращений в минуту 8000 вращений в минуту 10000 вращений в минуту
-
Выделить
36BL трёхфазный бесшовный постоянный мотор
,36BL трехфазный бесчещевой двигатель
,трёхфазный бесбрюшевый постоянный двигатель 6000 оборотов в минуту
-
Гарантия3 года
-
ПортШанхай
-
Скорость ((RPM)4000 ~ 8000 оборотов в минуту
-
Постоянный ток ((А)на заказ
-
ИспользованиеАвтомобиль, электрический велосипед, вентилятор, бытовая техника, машина
-
ТипМикромотор
-
Крутящий моментна заказ
-
СтроительствоПостоянный магнит
-
КоммутацияБез щетки
-
Защитите свойствоПротивокапельный
-
ЭффективностьIE 1
-
Место происхожденияChangzhou Китай
-
Фирменное наименованиеSMART AUTOMATION
-
СертификацияCE
-
Номер моделиOEM
-
Количество мин заказа50
-
ЦенаTo be negotiated
-
Упаковывая деталиПодлежит переговорам
-
Время доставкиПодлежит переговорам
-
Условия оплатыD/A, T/T, L/C, D/P
-
Поставка способности10000 штук в месяц
OD36mm 36BL Серия 12v 24v Высокоскоростной бесшовный постоянный ток Мотор 5000 вращений в минуту 6000 вращений в минуту 8000 вращений в минуту 10000 вращений в минуту
36BL Серия 3 фаза 12V 24V высокоскоростной 6000 вращений в минуту 8000 вращений в минуту бесшовный постоянный двигатель
Двигатель DC без щетки серии 36BL
Общая спецификация
| Положение | Спецификация |
| Тип намотки | Дельта |
| Угол эффекта Холла | 120°(электрический угол) |
| Спуск вала | 0.025 мм |
| Радиальная игра | 0.02 мм @ 450 г |
| Конец игры | 0.08 мм @ 450 г |
| Максимальная радиальная сила | 15N@10mm от фланца |
| Максимальная осевая сила | 10N |
| Класс изоляции | Класс B |
| Диэлектрическая прочность | 500VDC в течение одной минуты |
| Сопротивление изоляции | 100MΩMin.500VDC |
Электрическое соединение
| Свинцовый No. | Цвет свинца | Свинцовый габарит | Функция | Описание |
| 1 | Красный | UL1007/26AWG | ВКК | Напряжение питания для датчиков Галла |
| 2 | Черный | ГНД | ПОЛОЖЕНИЕ для датчиков зала | |
| 3 | Желтый | Зал А | ||
| 4 | Зеленый | Зал В | ||
| 5 | Синий | Зал В | ||
| 6 | Желтый | UL1007/20AWG | Фаза U | |
| 7 | Зеленый | Фаза V | ||
| 8 | Синий | Фаза В |
Техническая спецификация
| Модель | 36BL01A | 36BL02A | 36BL03A | |
| Количество фаз | 3 | |||
| Количество столбов | 4 | |||
| Напряжение | V | 24v ((возможность для 12v до 48vdc) | ||
| Без скорости нагрузки | обороты в минуту | 6200 | 8000 | 9500 |
| Номинальный момент | mNm | 36 | 60 | 75 |
| Номинальная скорость | обороты в минуту | 4800 | 6000 | 8000 |
| Номинальный ток | А. | 2 | 3.5 | 4.5 |
| Номинальная мощность | W | 18 | 40 | 63 |
| Вес | g | 185 | 210 | 250 |
| Длина | мм | 45 | 55 | 65 |
Вышеперечисленные модели являются только типичными моделями
Мы делаем специальное напряжение, намотку, вал, монтаж,
И ДВИЖЕНИЕ Двигателя для кодировщика, коробки передач, тормоза... и т.д.
