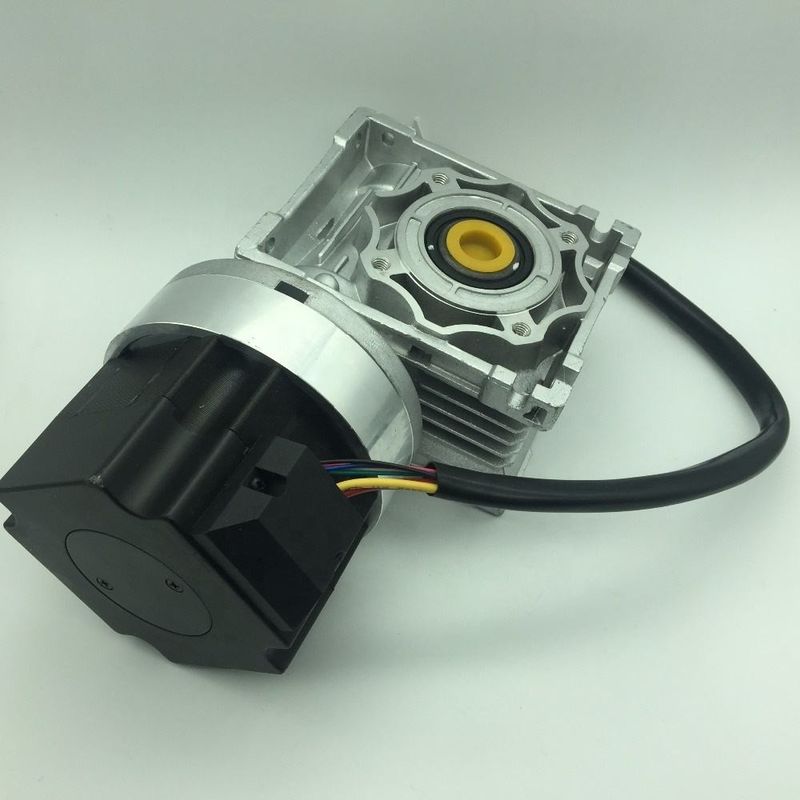

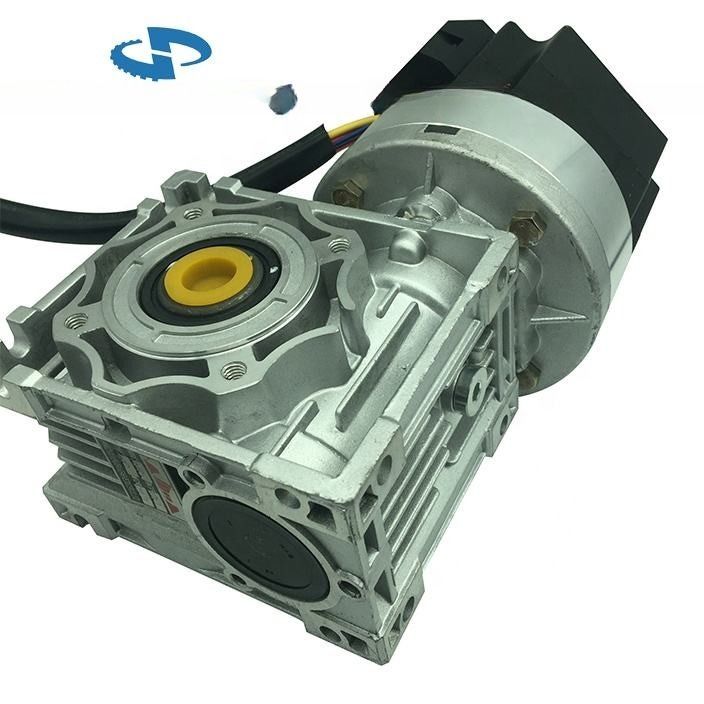

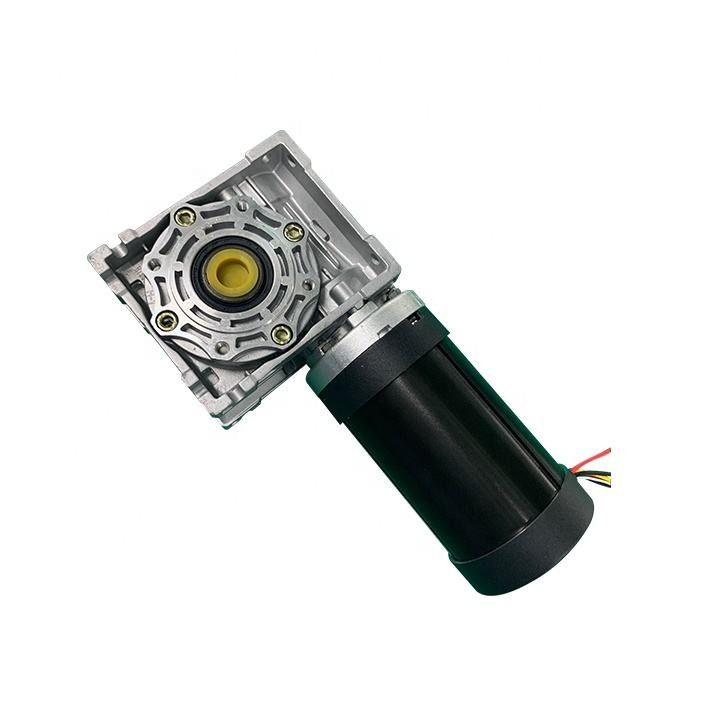

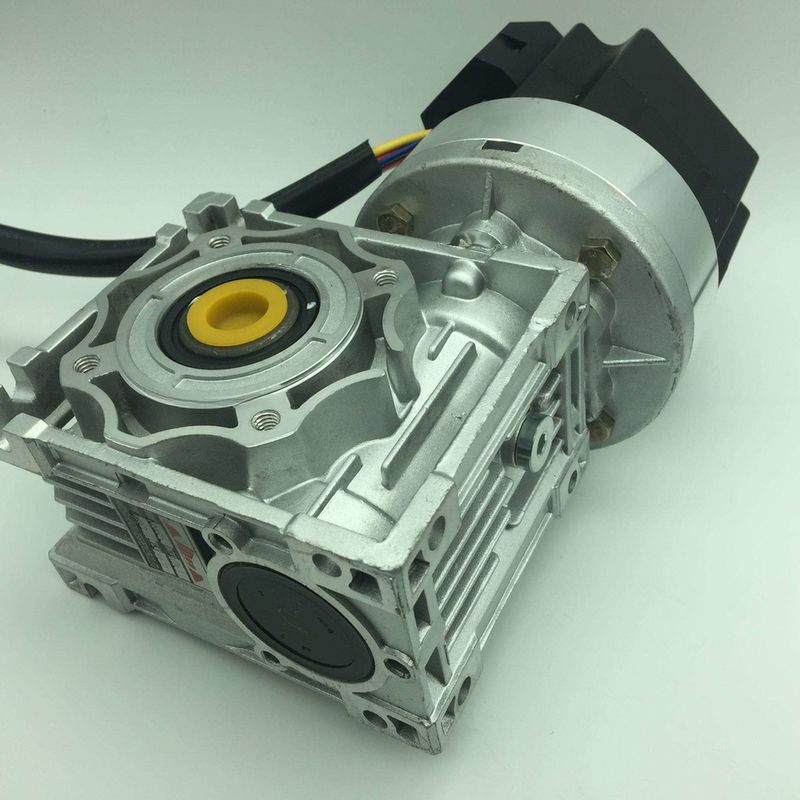

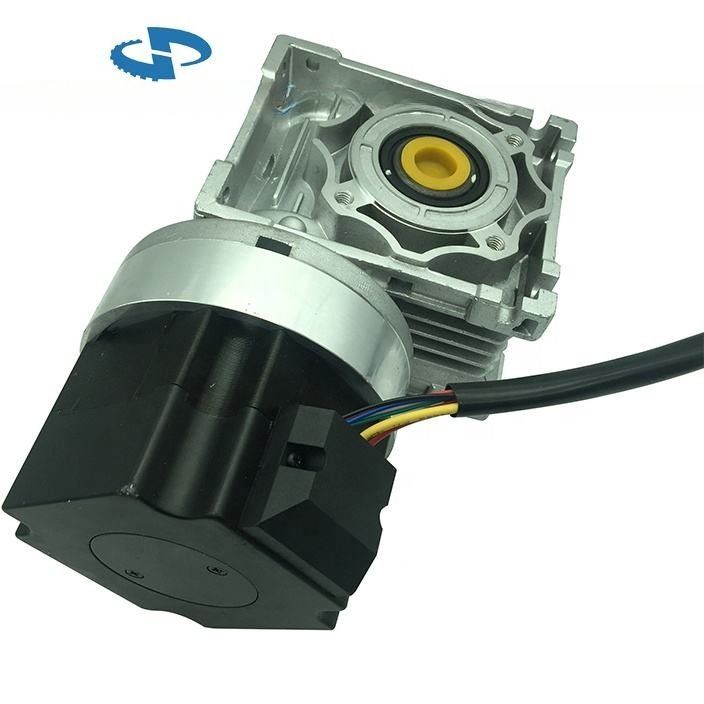

NMRV050.86BLS Series Brushless Dc Worm Gear Motor

NMRV050.86BLS серия бесстыкочный двигатель червя Dc

Продукция - Безщеточный мотор шестерни червя DC
  • Выделить

    86BL Бесбросовый двигатель постоянного тока

    ,

    двигатель высокого крутящего момента для червя с коробкой передач NMRV050

    ,

    86BL двигатель высокого крутящего момента для червяков

  • Гарантия
    3 года
  • Порт
    Шанхай
  • Текущий / Фаза
    1.68А
  • Скорость ((RPM)
    на заказ
  • Постоянный ток ((А)
    на заказ
  • Использование
    Автомобиль, электрический велосипед, вентилятор, бытовая техника, машина
  • Тип
    Сервомотор
  • Крутящий момент
    на заказ
  • Строительство
    Постоянный магнит
  • Коммутация
    Без щетки
  • Защитите свойство
    Противокапельный
  • Место происхождения
    Changzhou Китай
  • Фирменное наименование
    SMART AUTOMATION
  • Сертификация
    CE
  • Номер модели
    NMRV050.86BLS
  • Количество мин заказа
    50
  • Цена
    To be negotiated
  • Упаковывая детали
    Подлежит переговорам
  • Время доставки
    Подлежит переговорам
  • Условия оплаты
    D/A, T/T, L/C, D/P
  • Поставка способности
    10000 штук в месяц

NMRV050.86BLS серия бесстыкочный двигатель червя Dc

  • NMRV050.86BLS Series Brushless Dc Worm Gear Motor
  • NMRV050.86BLS Series Brushless Dc Worm Gear Motor
  • NMRV050.86BLS Series Brushless Dc Worm Gear Motor
  • NMRV050.86BLS Series Brushless Dc Worm Gear Motor
  • NMRV050.86BLS Series Brushless Dc Worm Gear Motor
Получить цену Контакт

NMRV050.86BLSСерия Двигатель без щетки DC



Общая спецификация

Положение Спецификация
Тип намотки Звезда
Угол эффекта Холла 120° (°)Еэлектрический угол)
Спуск вала 0.025 мм
Радиальная игра 0.06 мм @ 450 г
Конец игры 00,08 мм @ 450 г
Максимальная радиальная сила 220N@10mm от фланца
Максимальная осевая сила 60N
Класс изоляции Класс B
Диэлектрическая прочность 500VDC в течение одной минуты
Сопротивление изоляции 100MΩMin.500VDC



Техническая спецификация

Модель 86BLS-70 86BLS-80 86BLS-90 86BLS-105 86BLS-130 86BLS-135
Количество фаз 3
Количество столбов 8
Напряжение V 48 Вт (возможно для 12 Вт 24 Вт до 320 Вт)
Без скорости нагрузки обороты в минуту 3500 3500 3500 3500 3500 3500
Номинальный момент Nm 0.7 1.0 1.3 1.8 2.5 3.0
Номинальная скорость обороты в минуту 3000 3000 3000 3000 3000 3000
Номинальный ток А. 6 8.6 11 15 21 25
Номинальная мощность W 220 314 408 565 785 942
Вес В кг 1.7 2.1 2.5 3.1 4.1 4.3
Длина мм 70 80 90 105 130 135





NMRV050.86BLS-70 Спецификация двигателя червя:

Коэффициент уменьшения   5 7.5 10 15 20 25 30 40 50 60 80 100
Эффективность передачи   80% 78% 75% 72% 70% 65% 60% 55% 50% 45% 40% 35%
Нет скорости нагрузки Обратные обороты 700 466 350 233 175 140 116 87 70 58 43 35
Номинальная скорость Обратные обороты 600 400 300 200 150 120 100 75 60 50 37 30
Номинальный момент N.m. 2.8 4 5.2 7.5 9.8 11.3 12.6 15.4 17.5 18.9 22.4 24.5



NMRV050.86BLS-80 Спецификация двигателя червя:

Коэффициент уменьшения   5 7.5 10 15 20 25 30 40 50 60 80 100
Эффективность передачи   80% 78% 75% 72% 70% 65% 60% 55% 50% 45% 40% 35%
Нет скорости нагрузки Обратные обороты 700 466 350 233 175 140 116 87 70 58 43 35
Номинальная скорость Обратные обороты 600 400 300 200 150 120 100 75 60 50 37 30
Номинальный момент N.m. 4 5.8 7.5 10.8 14 16.2 18 22 25 27 32 35



NMRV050.86BLS-90 Спецификация двигателя червя:

Коэффициент уменьшения   5 7.5 10 15 20 25 30 40 50 60 80 100
Эффективность передачи   80% 78% 75% 72% 70% 65% 60% 55% 50% 45% 40% 35%
Нет скорости нагрузки Обратные обороты 700 466 350 233 175 140 116 87 70 58 43 35
Номинальная скорость Обратные обороты 600 400 300 200 150 120 100 75 60 50 37 30
Номинальный момент N.m. 5.2 7.6 9.7 14 18.2 21.1 23.4 28.6 32.5 35.1 41.6 45.5



NMRV050.86BLS-105 Спецификация двигателя червя:

Коэффициент уменьшения   5 7.5 10 15 20 25 30 40 50 60 80 100
Эффективность передачи   80% 78% 75% 72% 70% 65% 60% 55% 50% 45% 40% 35%
Нет скорости нагрузки Обратные обороты 700 466 350 233 175 140 116 87 70 58 43 35
Номинальная скорость Обратные обороты 600 400 300 200 150 120 100 75 60 50 37 30
Номинальный момент N.m. 7.2 10.5 13.5 19.4 25.2 29.2 32.4 39.6 45 48.6 57.6 63



NMRV050.86BLS-130 Спецификация двигателя червя:

Коэффициент уменьшения   5 7.5 10 15 20 25 30 40 50 60 80 100
Эффективность передачи   80% 78% 75% 72% 70% 65% 60% 55% 50% 45% 40% 35%
Нет скорости нагрузки Обратные обороты 700 466 350 233 175 140 116 87 70 58 43 35
Номинальная скорость Обратные обороты 600 400 300 200 150 120 100 75 60 50 37 30
Номинальный момент N.m. 10 14.6 18.7 27 35 40.6 45 55 62.5 67.5 80 87.5



NMRV050.86BLS-135 Спецификация двигателя червя:

Коэффициент уменьшения   5 7.5 10 15 20 25 30 40 50 60 80 100
Эффективность передачи   80% 78% 75% 72% 70% 65% 60% 55% 50% 45% 40% 35%
Нет скорости нагрузки Обратные обороты 700 466 350 233 175 140 116 87 70 58 43 35
Номинальная скорость Обратные обороты 600 400 300 200 150 120 100 75 60 50 37 30
Номинальный момент N.m. 12 17.5 22.5 32.4 42 48.7 54 66 75 81 96 105





Моторные механизмыРазмеры



NMRV050.86BLS серия бесстыкочный двигатель червя Dc 0





NMRV050 ГРУППА













86BL High Power Brushless DC Worm Gear Motor, with NMRV050 Gearbox
